Pocisk przeciwlotniczy to kierowany środek bojowy przeznaczony do niszczenia celów powietrznych, takich jak samoloty, śmigłowce, drony i niektóre rakiety. Nie należy utożsamiać go z całym systemem obrony. Pocisk jest tylko jednym z elementów układu, który obejmuje także radary, centrum dowodzenia i wyrzutnię.
Czym jest pocisk przeciwlotniczy?
Pocisk przeciwlotniczy, określany też jako pocisk ziemia–powietrze, ma za zadanie przechwycić obiekt poruszający się w powietrzu. W zależności od konstrukcji może startować z przenośnej wyrzutni, pojazdu, okrętu albo instalacji stacjonarnej. Jego lot jest korygowany przez układ naprowadzania, dzięki czemu może zbliżyć się do szybko poruszającego się celu.
Sam pocisk nie działa jednak w oderwaniu od reszty infrastruktury. System obrony przeciwlotniczej wykrywa zagrożenie, określa jego położenie i prędkość, przekazuje dane do wyrzutni, a następnie wspiera proces naprowadzania. W prostych zestawach część tych czynności wykonuje operator, natomiast w rozbudowanych systemach odpowiadają za nie radary i zautomatyzowane centra dowodzenia.
Jak pocisk znajduje cel?
Najważniejszym elementem pocisku jest system naprowadzania. Może on samodzielnie wykrywać cel podczas lotu albo otrzymywać dane z zewnętrznego radaru. W praktyce często łączy się kilka źródeł informacji, ponieważ cel może zmieniać kurs, stosować zakłócenia lub mieć niewielką sygnaturę cieplną.
Naprowadzanie na podczerwień
W pociskach z głowicą samonaprowadzającą na podczerwień detektor rejestruje promieniowanie cieplne emitowane przez obiekt. Najsilniejszym źródłem takiej sygnatury jest zwykle silnik samolotu lub śmigłowca. Układ przetwarza obraz cieplny i koryguje tor lotu tak, aby pocisk zbliżał się do wybranego celu.
Rozwiązanie to pozwala na działanie bez ciągłego oświetlania celu radarem. Stosuje się je między innymi w przenośnych zestawach przeciwlotniczych, takich jak PPZR Piorun. Ten polski system jest przeznaczony do zwalczania nisko lecących samolotów, śmigłowców, dronów i rakiet skrzydlatych bardzo krótkiego zasięgu.
Na działanie głowicy wpływają między innymi warunki atmosferyczne, położenie celu, jego prędkość oraz intensywność sygnatury cieplnej. Małe drony mogą być trudniejsze do wykrycia niż duży statek powietrzny, dlatego konstrukcje przeznaczone do ich zwalczania wykorzystują także czujniki zbliżeniowe.
Naprowadzanie radiolokacyjne
W naprowadzaniu radiolokacyjnym radar wykrywa cel i określa jego położenie. W systemie półaktywnym radar naziemny lub okrętowy oświetla obiekt falami radiowymi, a głowica pocisku analizuje fale odbite od celu. W rozwiązaniu aktywnym pocisk ma własny radar, który w końcowej fazie lotu samodzielnie wyszukuje obiekt.
Takie rozwiązania stosuje się przede wszystkim w systemach średniego i dalekiego zasięgu. Pozwalają zwalczać cele znajdujące się dalej od wyrzutni, ale wymagają rozbudowanej infrastruktury obserwacyjnej i dowodzenia. Do podstawowych elementów układu naprowadzania należą:
- Detektor podczerwieni – rejestruje promieniowanie cieplne celu.
- Radar – wykrywa obiekt, śledzi jego ruch i może przekazywać dane do pocisku.
- Procesor sygnałowy – analizuje informacje z sensorów i wylicza korekty toru lotu.
- Zapalnik zbliżeniowy – inicjuje działanie głowicy, gdy pocisk znajdzie się wystarczająco blisko celu.
Przechwycenie celu przebiega zwykle w kilku następujących po sobie etapach:
- Detekcja obiektu przez radar, obserwatora lub sensor pocisku.
- Śledzenie celu i określenie jego kierunku, prędkości oraz wysokości.
- Odpalenie pocisku z wyrzutni naziemnej, pojazdu, okrętu albo innej platformy.
- Naprowadzanie w locie i korygowanie toru na podstawie danych z głowicy lub radaru.
- Detonacja głowicy bojowej po zbliżeniu do celu albo bezpośrednim trafieniu.
Jakie są rodzaje pocisków przeciwlotniczych?
Najczęściej dzieli się je według zasięgu, sposobu użycia i platformy startowej. Najmniejsze zestawy są przenośne i przeznaczone do ochrony pododdziałów przed celami lecącymi na małej wysokości. Większe systemy korzystają z ciężkich wyrzutni, radarów i centrów dowodzenia, aby chronić rozległe obszary.
| Typ systemu | Zasięg | Mobilność | Typowe cele |
|---|---|---|---|
| MANPADS, czyli przenośny zestaw przeciwlotniczy | zwykle kilka kilometrów | bardzo wysoka, obsługa przez mały zespół lub operatora | śmigłowce, samoloty i drony na małej wysokości |
| System krótkiego zasięgu | kilkanaście kilometrów lub mniej, zależnie od konstrukcji | zwykle pojazdowa albo półmobilna | drony, śmigłowce, samoloty i pociski manewrujące |
| System średniego i dalekiego zasięgu | od kilkudziesięciu kilometrów do znacznie większych wartości | stacjonarna lub półmobilna, z rozbudowaną obsługą | samoloty, pociski manewrujące oraz wybrane pociski balistyczne |
MANPADS, czyli przenośne przeciwlotnicze zestawy rakietowe, zapewniają dużą mobilność, ale ich zasięg i wysokość zwalczania są ograniczone. Przykładem jest PPZR Piorun. Według podanych danych zestaw ma masę około 19,5 kg, zasięg rażenia do 6,5 km i może zwalczać cele na wysokości do 4 km. Pocisk wykorzystuje naprowadzanie na podczerwień oraz zapalnik zbliżeniowy.
Systemy większego zasięgu, takie jak Patriot, wymagają radarów, pojazdów dowodzenia i wyrzutni. Mogą obejmować różne typy pocisków, przeznaczone do zwalczania samolotów, rakiet manewrujących lub pocisków balistycznych. Wraz ze wzrostem zasięgu rosną możliwości ochrony obszaru, ale także masa sprzętu, wymagania logistyczne i zależność od sieci sensorów.
Przeczytaj też: Ile kosztuje rakieta Patriot?
Jak pociski działają w ramach obrony powietrznej?

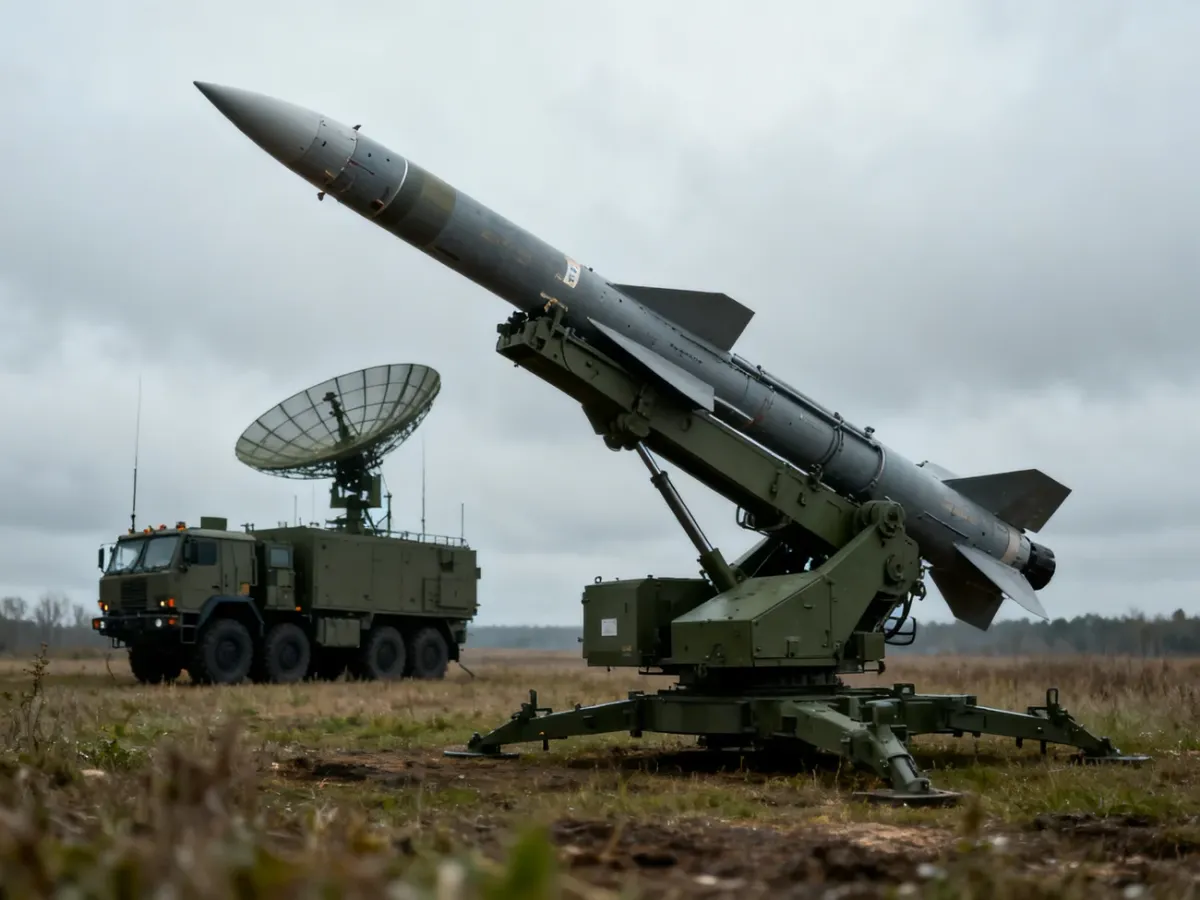

Nowoczesna obrona powietrzna jest układem połączonych elementów, a nie pojedynczą wyrzutnią. Radary zapewniają obraz sytuacji, centrum dowodzenia porównuje dane i przydziela zadanie konkretnej baterii, a wyrzutnia odpala pocisk dobrany do rodzaju zagrożenia. Informacje mogą pochodzić z kilku sensorów, co ułatwia wykrycie celu lecącego nisko, szybko albo wykorzystującego zakłócenia.
Przykładem rozbudowanej architektury jest morski system Aegis BMD, z którym współpracują pociski SM-3 Block IIA. Mogą być one odpalane z przystosowanych okrętów oraz z lądowych instalacji systemu obrony przeciwrakietowej. Ich zadanie należy odróżnić od zadań przenośnego zestawu takiego jak Piorun, ponieważ dotyczą innej klasy zagrożeń, zasięgów i sposobu prowadzenia operacji.
Przeczytaj również: Pocisk Piorun – charakterystyka, zastosowanie, dane techniczne
Podobną zasadę integracji widać w indyjskim systemie BMD rozwijanym pod nadzorem DRDO. Tego typu architektura obejmuje sieć radarów, centra dowodzenia oraz baterie lądowe i morskie. Pocisk jest więc wykonawcą zadania, ale jego użycie zależy od wcześniejszego wykrycia, prawidłowej identyfikacji i przekazania danych o celu.
Najważniejsza różnica polega na tym, że pocisk niszczy cel, lecz system obrony umożliwia jego wykrycie, wybór właściwego środka i przeprowadzenie przechwycenia. Mobilny MANPADS sprawdza się przy ochronie wojsk przed nisko lecącymi obiektami, natomiast systemy średniego i dalekiego zasięgu tworzą warstwową osłonę większych obszarów.
