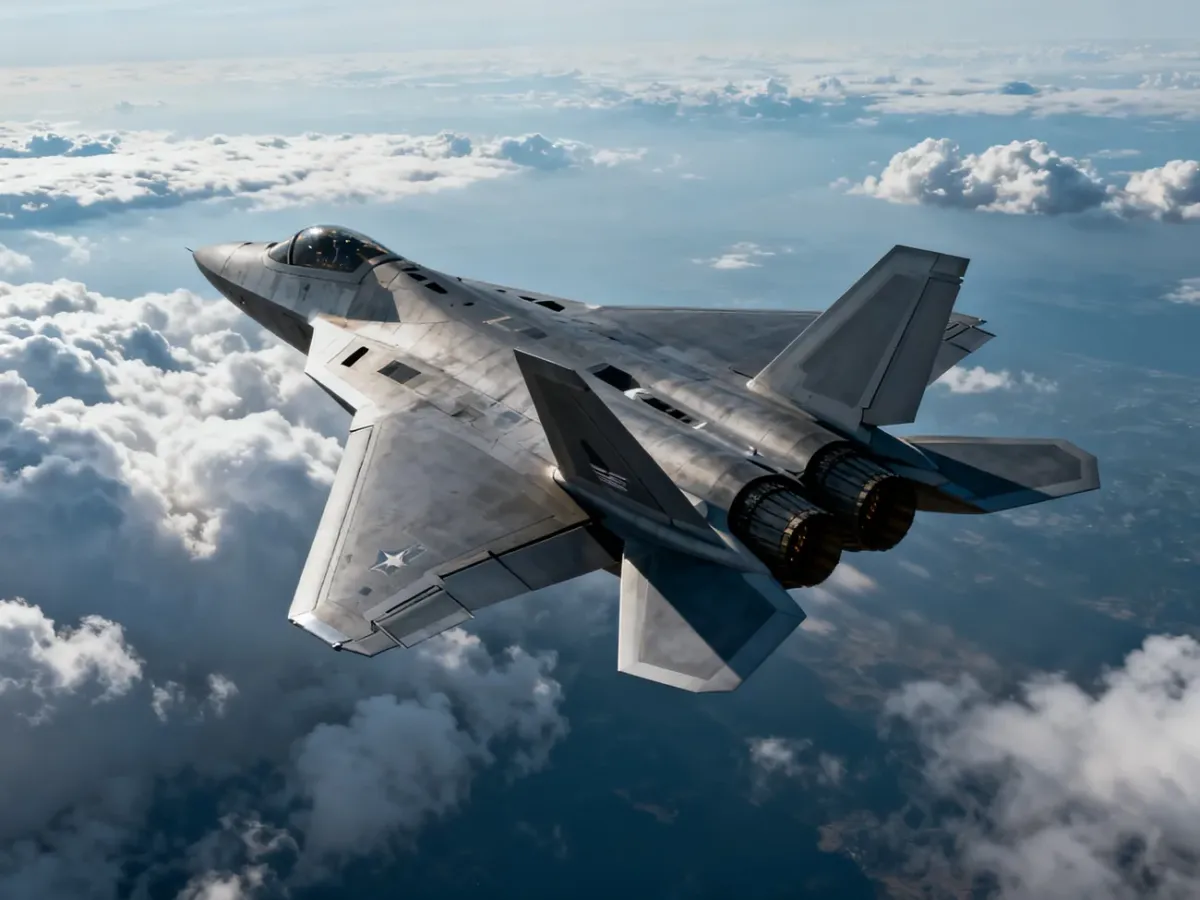

F-22 Raptor to amerykański myśliwiec przewagi powietrznej 5. generacji, łączący technologię stealth, lot naddźwiękowy bez dopalacza i wysoką manewrowość. Jest eksploatowany wyłącznie przez US Air Force, a jego ograniczona liczba wynika między innymi z bardzo wysokich kosztów produkcji i utrzymania.
Maszyna powstała jako następca F-15 Eagle i od początku była projektowana przede wszystkim do zdobywania przewagi w powietrzu. W odróżnieniu od F-35 Lightning II nie została przeznaczona na eksport. O jej wyjątkowości decyduje nie pojedynczy parametr, lecz połączenie trudnowykrywalnego płatowca, zaawansowanych sensorów, uzbrojenia przenoszonego wewnątrz kadłuba oraz silników pozwalających na długotrwały lot z prędkością ponaddźwiękową.
Historia i geneza F-22 Raptor
Program Advanced Tactical Fighter rozpoczął się w latach 80. Departament Obrony Stanów Zjednoczonych szukał następcy F-15, który mógłby przeciwstawić się nowym radzieckim konstrukcjom, między innymi Su-27 i MiG-29. Wymagania obejmowały wysoką prędkość, dużą zwrotność, zdolność działania na dużej wysokości oraz ograniczoną wykrywalność radarową.
Do finałowej fazy konkursu weszły dwa prototypy: YF-22 firmy Lockheed oraz YF-23 opracowany przez Northropa. Zwyciężyła koncepcja Lockheeda, rozwijana później przez Lockheed Martin. Po zakończeniu etapu prototypowego oznaczenie YF-22 zmieniono na F-22. Chronologia programu wyglądała następująco:
- Lata 80. – rozpoczęcie programu Advanced Tactical Fighter i opracowanie wymagań dla nowego myśliwca.
- 1990 rok – pierwszy lot prototypu YF-22.
- 1997 rok – uruchomienie produkcji seryjnej.
- 2004 rok – pierwsze dostawy i wejście F-22 do służby.
- 2011 rok – zakończenie produkcji seryjnej.
Łącznie z prototypami powstało 195 samolotów. Początkowe plany zakładały znacznie większą liczbę, lecz koszty programu i zmiana priorytetów ograniczyły zamówienie. Wznowienie produkcji nie zostało uznane za opłacalne, ponieważ wymagałoby odtworzenia linii produkcyjnej i głębokiej modernizacji konstrukcji rozwijanej od lat 80.
Dane techniczne F-22
Raptor jest jednomiejscowym, dwusilnikowym samolotem o długości około 19 m, rozpiętości skrzydeł około 13,5 m i maksymalnej masie startowej przekraczającej 36 ton. Publicznie dostępne wartości różnią się niekiedy w zależności od konfiguracji oraz sposobu definiowania zasięgu, dlatego poniższe dane należy traktować jako przybliżone:
| Parametr | Wartość |
|---|---|
| Prędkość maksymalna | około Mach 2,25–2,4 |
| Pułap operacyjny | około 20 km |
| Zasięg lotu | około 2900–3000 km |
| Ciąg silników | ponad 200 kN bez dopalacza, ponad 300 kN z dopalaczem |
Napęd stanowią dwa silniki Pratt & Whitney F119 z wektorowaniem ciągu. Ruchome dysze wylotowe zmieniają kierunek strumienia gazów, co poprawia kontrolę samolotu przy dużych kątach natarcia i wspiera manewrowość. Nie oznacza to, że sama geometria dysz decyduje o wszystkich osiągach Raptora, ale jest ważną częścią jego układu sterowania.
Supercruise oznacza zdolność do utrzymywania lotu naddźwiękowego bez stałego użycia dopalacza. W porównaniu z lotem z dopalaniem zmniejsza to zużycie paliwa i ogranicza charakterystyczny ślad cieplny. Daje też możliwość szybszego dotarcia w rejon działania bez typowego dla dopalacza wzrostu zużycia paliwa.
Zobacz także: F-15 czy F-16 – porównanie możliwości i różnice między myśliwcami
Technologia stealth i awionika

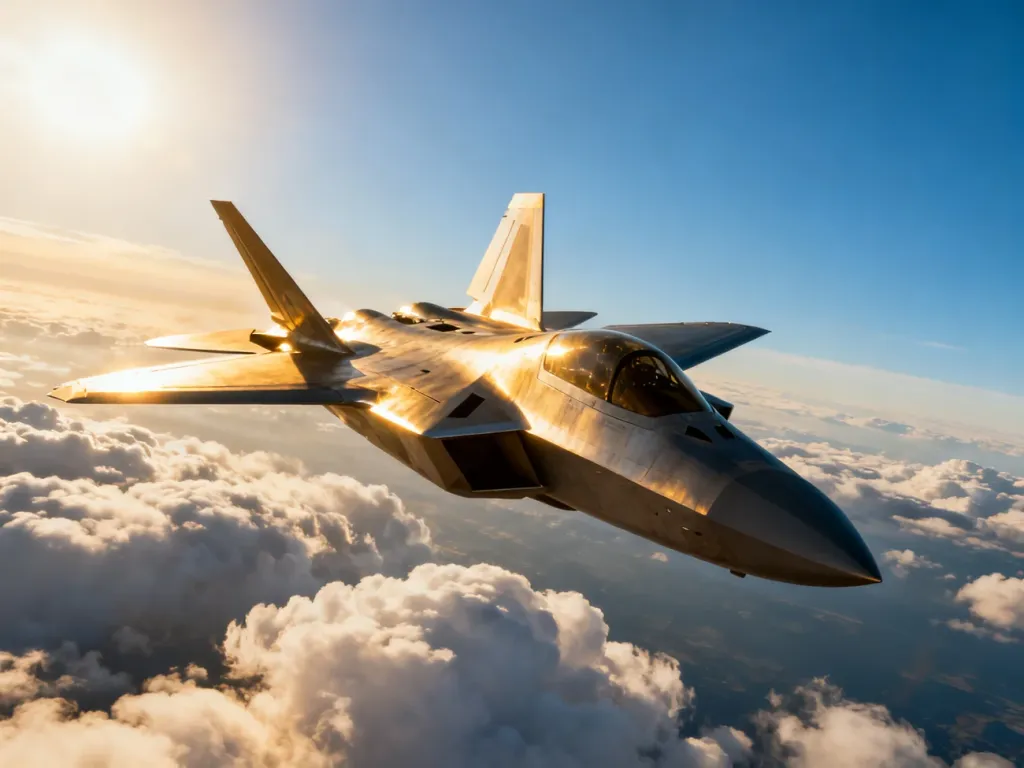

Stealth nie oznacza całkowitej niewidzialności. Chodzi o ograniczenie prawdopodobieństwa wykrycia, śledzenia i poprawnej identyfikacji przez sensory przeciwnika. F-22 łączy kilka rozwiązań, które zmniejszają jego sygnaturę radarową i cieplną:
- Geometria płatowca – krawędzie i powierzchnie samolotu zaprojektowano tak, aby odbijały energię radarową w kierunkach innych niż źródło promieniowania.
- Materiały pochłaniające promieniowanie – powłoki RAM ograniczają odbicie fal elektromagnetycznych od powierzchni konstrukcji.
- Wewnętrzne komory uzbrojenia – pociski i bomby pozostają schowane w kadłubie, zamiast tworzyć dodatkowe odbicia radarowe pod skrzydłami.
- Ograniczanie śladu cieplnego – konstrukcja dysz i układu napędowego zmniejsza podatność na wykrycie przez sensory podczerwieni, choć nie eliminuje emisji cieplnej.
F-22 wyposażono w radar AESA AN/APG-77. Publiczne materiały często podają zasięg wykrywania rzędu 240 km, lecz rzeczywista odległość zależy od wielkości celu, jego sygnatury, warunków propagacji i trybu pracy radaru. Szczegóły dotyczące możliwości systemu pozostają niejawne.
Ważną rolę odgrywa architektura Pave Pillar. Zamiast traktować radar, systemy walki elektronicznej, nawigację i kierowanie ogniem jako całkowicie odrębne urządzenia, integruje ona dane z wielu sensorów i przedstawia pilotowi przetworzoną informację. Taka koncepcja ułatwia podejmowanie decyzji oraz pozwala rozwijać samolot przez modernizacje oprogramowania i wymianę wybranych podzespołów.
Uzbrojenie i możliwości bojowe
Podstawową rolą F-22 jest walka powietrze–powietrze. W wewnętrznych komorach może przenosić pociski średniego zasięgu AIM-120 AMRAAM oraz pociski krótkiego zasięgu AIM-9 Sidewinder. Uzbrojenie uzupełnia działko M61A2 Vulcan kalibru 20 mm, przydatne szczególnie w walce na krótkim dystansie.
Przeczytaj też: Dron bojowy Shahed – budowa, zasięg, zastosowanie w walce
Raptor ma także ograniczone zdolności uderzeniowe. W zależności od konfiguracji może przenosić bomby kierowane JDAM oraz bomby małogabarytowe GBU-39. Zadania powietrze–ziemia nie zmieniły jednak jego zasadniczego charakteru. To nadal wyspecjalizowany myśliwiec przewagi powietrznej, a nie uniwersalna platforma taktyczna w takim sensie jak F-35.
W walce poza zasięgiem wzroku, określanej skrótem BVR, znaczenie ma połączenie niskiej wykrywalności, radaru, wymiany danych i pocisków kierowanych. F-22 może próbować wykryć przeciwnika wcześniej, zająć korzystniejszą pozycję i zaatakować bez konieczności wejścia w klasyczną walkę manewrową. Podwieszanie uzbrojenia lub dodatkowych zbiorników pod skrzydłami zwiększa ładunek albo zasięg, ale pogarsza właściwości stealth.
Przeczytaj również: Dron bojowy czy rakieta manewrująca – co jest lepsze w walce?
Koszty eksploatacji i przyszłość programu
Wysoki koszt utrzymania wynika z połączenia kilku czynników: skomplikowanej obsługi powłok stealth, małej liczby wyprodukowanych samolotów, specjalistycznego zaplecza oraz rozwoju zaawansowanych systemów pokładowych. W publicznych opracowaniach pojawia się wartość około 60 tys. dolarów za godzinę lotu, lecz takie wyliczenia zależą od przyjętej metodologii i zakresu kosztów.
Ograniczona produkcja dodatkowo podniosła cenę jednostkową. Przyjęto, że powstało 187 seryjnych Raptorów, a resztę całkowitej liczby stanowiły prototypy i egzemplarze testowe. Mała flota utrudnia rozłożenie kosztów części, remontów i modernizacji na większą liczbę użytkowników.
F-22 nie jest oferowany innym państwom. Zakaz eksportu wiąże się z wrażliwością zastosowanych technologii, między innymi rozwiązań stealth, integracji sensorów i systemów walki elektronicznej. Czasowe przebazowanie Raptorów do państw sojuszniczych, w tym do Polski w ramach działań wzmacniających wschodnią flankę, nie oznacza przekazania tych maszyn ani zgody na ich zakup.
F-35 Lightning II pełni szerszy zestaw zadań, jest produkowany na większą skalę i został przygotowany do współpracy z partnerami zagranicznymi. Nie jest prostym następcą F-22 w zakresie przewagi powietrznej, lecz tańszą w założeniu i bardziej uniwersalną platformą. Przyszłość zdolności przewagi powietrznej USA wiąże się z kolejnymi programami, w tym z rodziną konstrukcji rozwijanych w ramach NGAD. Szczegółów niepotwierdzonych oficjalnie nie należy jednak przedstawiać jako ustalonego planu.
Dziedzictwo F-22 Raptora
F-22 ustanowił standard dla myśliwców 5. generacji, pokazując, że przewaga w powietrzu może wynikać z połączenia trudnowykrywalności, świadomości sytuacyjnej, prędkości i manewrowości. Jego mała liczebność oraz koszty ograniczyły skalę zastosowania, ale nie zmieniły znaczenia konstrukcji. Raptor pozostaje przykładem samolotu stworzonego do jednego głównego celu – zdobycia przewagi w powietrzu – i podporządkowania temu całej architektury płatowca.
