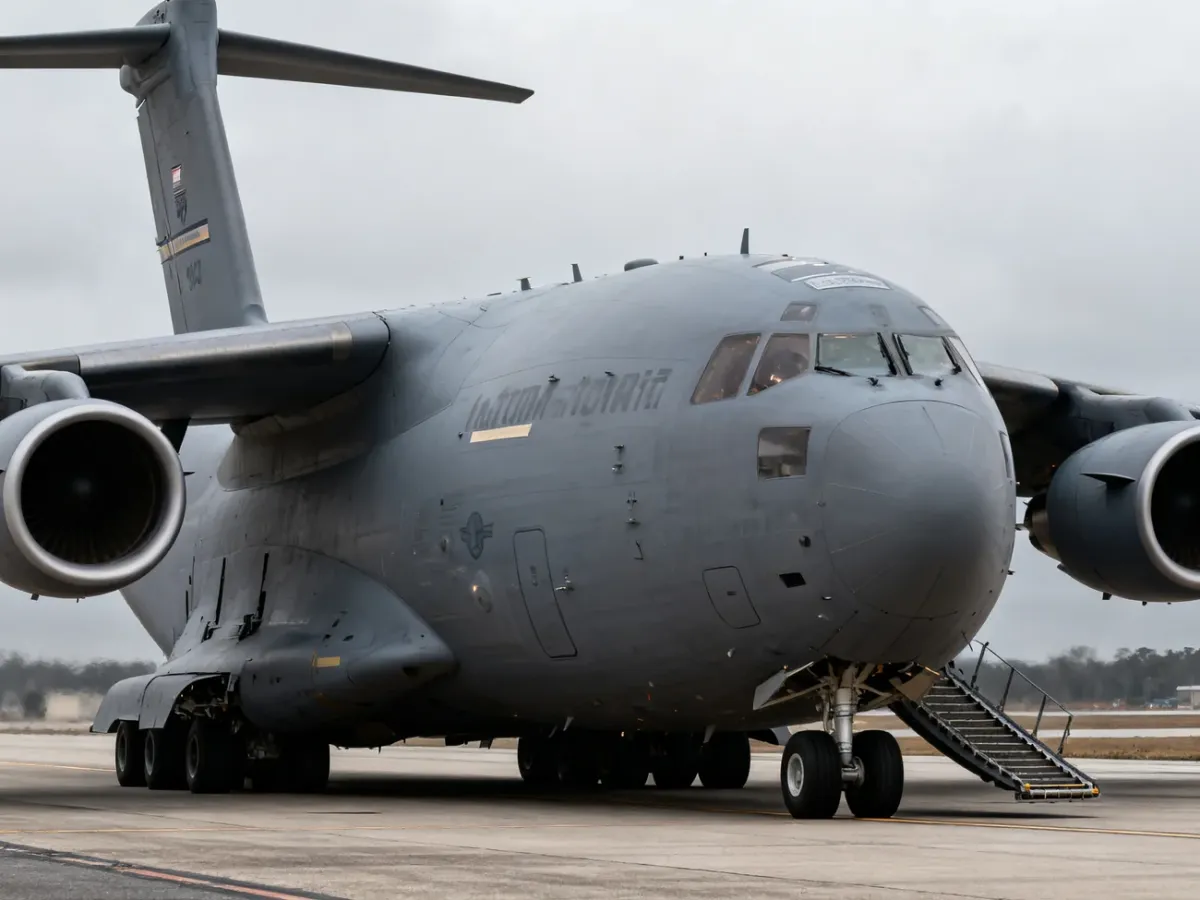

Wojskowy samolot transportowy przypomina latający magazyn: ma masywny kadłub, wysokie skrzydła, wielokołowe podwozie i rampy pozwalające wprowadzić do środka ciężki sprzęt. Dobrym wzorcem jest Lockheed C-5 Galaxy, którego sylwetka pokazuje, jak forma samolotu wynika z zadań logistycznych.
Jak wygląda samolot transportowy wojskowy?
Ciężki transportowiec wojskowy nie jest projektowany przede wszystkim do przewozu pasażerów na wygodnych, regularnych trasach. Ma przerzucać żołnierzy, pojazdy, śmigłowce, palety i zaopatrzenie między odległymi bazami, także wtedy, gdy lotnisko nie dysponuje rozbudowaną infrastrukturą. Dlatego jego kadłub jest szeroki i wysoki, a wnętrze podporządkowano szybkiemu załadunkowi.
C-5 Galaxy dobrze pokazuje tę klasę maszyn. To czterosilnikowy odrzutowiec z dwupokładowym kadłubem, dużą hermetyzowaną ładownią oraz rampami z przodu i z tyłu. W podobny sposób projektuje się także inne ciężkie transportowce, choć ich szczegółowe rozwiązania mogą się różnić.
Jak rozpoznać wojskowy transportowiec po sylwetce?
Najbardziej charakterystyczne elementy widać z zewnątrz. C-5 Galaxy jest górnopłatem, czyli samolotem, którego skrzydła umieszczono wysoko na kadłubie. Takie położenie zwiększa prześwit pod skrzydłami, ułatwia zabudowę ramp i ogranicza ryzyko uszkodzenia silników przez kamienie lub zanieczyszczenia z nawierzchni.
Z tyłu znajduje się wysokie usterzenie w kształcie litery T. Statecznik poziomy umieszczono na szczycie statecznika pionowego, dzięki czemu pozostaje poza strugą powietrza zakłócaną przez kadłub i ładunek. Wysoka konstrukcja pomaga zachować właściwości sterowe przy dużym obciążeniu, choć zwiększa wysokość całej maszyny.
Silniki są zawieszone pojedynczo na pylonach pod skrzydłami, po dwa na każdej stronie. To układ typowy dla dużych odrzutowych transportowców. Ułatwia dostęp serwisowy do jednostek napędowych, a wysokie skrzydło zapewnia silnikom większy prześwit niż w samolocie z nisko położonym płatem.
Po sylwetce można wskazać kilka cech, które odróżniają ciężki transportowiec od typowego samolotu pasażerskiego:
- Wysokie skrzydła zwiększają prześwit pod kadłubem i silnikami.
- Usterzenie T znajduje się wysoko nad kadłubem, co wspiera sterowność dużej maszyny.
- Masywny, pudełkowaty kadłub mieści pojazdy i ładunki o dużych gabarytach.
- Cztery silniki pod skrzydłami zapewniają ciąg potrzebny do startu z dużą masą.
- Wysokie podwozie i wiele kół rozkładają nacisk na nawierzchnię lotniska.
Jak wyglądają rampy i podwozie?
Wojskowy transportowiec może mieć rampę dziobową, tylną albo obie jednocześnie. W C-5 Galaxy cały nos unosi się ku górze, odsłaniając przednią rampę. Z tyłu znajduje się druga rampa, która pozwala wprowadzać ładunek od strony ogona. Taki układ tworzy załadunek „przelotowy” – pojazd może wjechać z jednej strony, a po opuszczeniu tylnej rampy szybko opuścić samolot.
To rozwiązanie wyraźnie różni C-5 od cywilnego samolotu cargo. Maszyny cywilne zwykle korzystają z kontenerów i palet ładowanych przez boczne drzwi, przy użyciu infrastruktury lotniskowej. Transportowiec wojskowy musi często przyjąć pojazd bezpośrednio z płyty lotniska, dlatego potrzebuje szerokiej, nisko położonej rampy.
| Cecha | Samolot wojskowy | Samolot cywilny |
|---|---|---|
| Rampa załadunkowa | Może mieć rampę dziobową i tylną, przystosowaną do pojazdów | Najczęściej wykorzystuje boczne drzwi cargo i sprzęt lotniskowy |
| Podwozie | Wielokołowe, z możliwością dopasowania wysokości kadłuba | Zwykle projektowane głównie pod utwardzone pasy i standardową obsługę lotniska |
| Skrzydła | Wysoko umieszczone, aby zwiększyć prześwit pod silnikami i kadłubem | W wielu konstrukcjach umieszczone niżej, zależnie od układu płatowca |
| Przeznaczenie | Transport pojazdów, sprzętu, żołnierzy i zaopatrzenia w zmiennych warunkach | Przewóz palet, kontenerów lub ładunków między przygotowanymi lotniskami |
Podwozie C-5 Galaxy składa się z wielu kół, dzięki czemu ciężar samolotu rozkłada się na większej powierzchni. W praktyce ogranicza to nacisk na nawierzchnię i ułatwia operowanie z pasów o słabszej nośności. Szczególnie charakterystyczna jest możliwość obniżania przedniej części kadłuba. Potocznie mówi się, że samolot „klęka”.
Hydrauliczny mechanizm zmienia położenie wybranych goleni, dzięki czemu próg rampy znajduje się niżej. Pojazdy mogą wtedy wjeżdżać po łagodniejszym podjeździe, a załadunek wymaga mniejszego kąta rampy. To rozwiązanie poprawia funkcjonalność, ale zwiększa złożoność podwozia i wymaga rozbudowanej obsługi technicznej.
Jak wygląda wnętrze wojskowego transportowca?
W C-5 Galaxy kadłub ma dwa pokłady. Górny przeznaczono dla załogi, personelu oraz żołnierzy. Dolny zajmuje główna ładownia, czyli wysoka, długa i szeroka przestrzeń pozbawiona typowego układu rzędów foteli. Jej proporcje przypominają raczej halę niż kabinę pasażerską.
Wnętrze ładowni jest hermetyzowane, dlatego można przewozić ludzi i sprzęt w kontrolowanych warunkach. Najważniejsze elementy tej przestrzeni to:
- Dolny pokład mieści ciężkie pojazdy, śmigłowce, palety i inne ładunki wielkogabarytowe.
- Górny pokład zapewnia miejsce dla załogi, personelu pokładowego i transportowanych żołnierzy.
- Podłoga ładowni jest przystosowana do dużych obciążeń oraz mocowania ładunku.
- Obie rampy skracają czas wprowadzania i wyprowadzania sprzętu.
Dlaczego wojskowe transportowce wyglądają tak specyficznie?
Wysokie skrzydła, usterzenie T, masywny kadłub, rampy i „klękające” podwozie nie są ozdobnymi cechami sylwetki. Każdy z tych elementów odpowiada za konkretną funkcję: prześwit, stabilność, dostęp do ładowni, przenoszenie dużej masy albo możliwość działania poza najlepiej przygotowanymi lotniskami. C-5 Galaxy jest wyrazistym przykładem maszyny, w której wygląd został niemal całkowicie podporządkowany logistyce wojskowej.
