Dron wojskowy nie ma jednego wyglądu. To szeroka grupa bezzałogowych statków powietrznych, których kształt wynika z przeznaczenia, zasięgu, czasu lotu i rodzaju wyposażenia. Mały BSP rozpoznawczy może przypominać szybowiec, podczas gdy maszyna strategiczna wygląda jak pełnowymiarowy samolot.
Czym jest dron wojskowy?
Określenie „dron” jest nazwą potoczną. W terminologii technicznej i wojskowej częściej stosuje się skrót BSP, czyli bezzałogowy statek powietrzny. Taka maszyna nie przewozi załogi ani pasażerów. Może być sterowana przez operatora znajdującego się na ziemi lub wykonywać część zadań autonomicznie.
Dron wojskowy nie jest po prostu powiększoną wersją urządzenia cywilnego. W zależności od konstrukcji służy do obserwacji, rozpoznania, wskazywania celów, transportu wyposażenia albo prowadzenia działań uderzeniowych. Zasada jest prosta: misja determinuje wygląd. Skrzydła, kadłub, podwozie, anteny i rozmieszczenie sensorów podporządkowano wymaganiom operacyjnym, a nie estetyce.

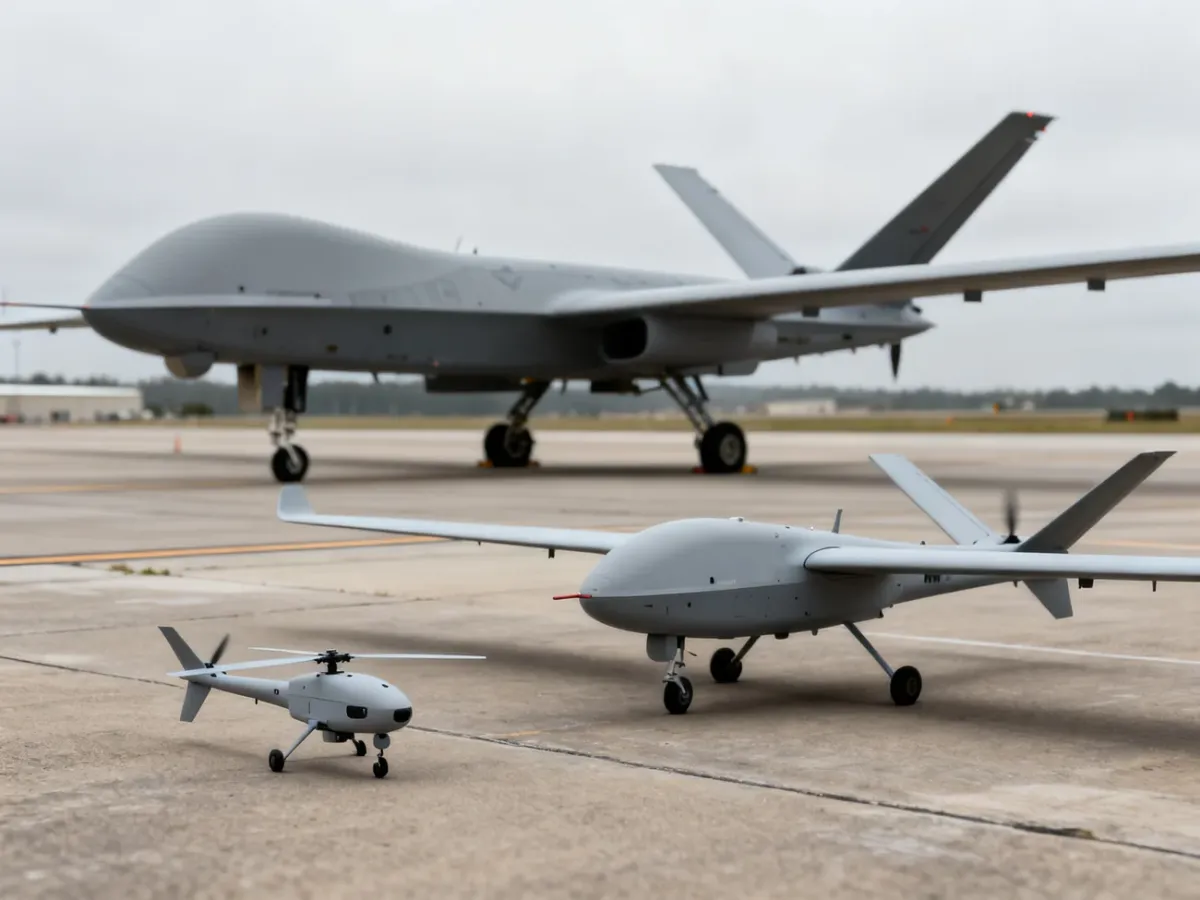

Od małego płatowca do maszyny wielkości samolotu
Najmniejsze wojskowe BSP można przenosić w skrzyniach lub plecakach. Część z nich startuje z ręki, a ich konstrukcja przypomina lekki szybowiec. Mają długie, smukłe skrzydła, niewielki kadłub i śmigło napędowe umieszczone z tyłu albo z przodu. Taki układ sprzyja długiemu lotowi przy małej masie.
Na drugim końcu skali znajdują się platformy strategiczne. RQ-4 Global Hawk ma konstrukcję zbliżoną do dużego samolotu rozpoznawczego, z długimi skrzydłami i rozbudowanym kadłubem mieszczącym paliwo, elektronikę oraz sensory. MQ-9 Reaper również przypomina samolot, ale jego sylwetkę uzupełniają podwieszenia przeznaczone do przenoszenia uzbrojenia.
Jeszcze inną formę mają bezzałogowce przeznaczone do działania z okrętów lub lotniskowców. Przykładem jest eksperymentalny X-47B, którego bezogonowa sylwetka przypomina nowoczesny samolot bojowy. Takie rozwiązanie wiąże się z wymaganiami dotyczącymi skrytości, aerodynamiki i operowania z ograniczonej przestrzeni pokładu.
Jak klasyfikuje się drony wojskowe?
Jednym ze sposobów porządkowania BSP jest podział według masy i szczebla, na którym wspierają działania. W przyjętej klasyfikacji Klasa I obejmuje najlżejsze systemy taktyczne, Klasa II maszyny średniej wielkości, a Klasa III ciężkie platformy przeznaczone do zadań operacyjnych i strategicznych.
| Klasa | Masa | Zastosowanie | Charakterystyka wizualna |
|---|---|---|---|
| I | poniżej 150 kg | Rozpoznanie i wsparcie na poziomie drużyny, plutonu lub kompanii | Lekki płatowiec, czasem konstrukcja wielowirnikowa, możliwość transportu przez niewielki zespół |
| II | 150–600 kg | Wsparcie batalionu lub brygady | Większy płatowiec z wyraźnym kadłubem, podwoziem i rozbudowanymi sensorami |
| III | powyżej 600 kg | Zadania operacyjne i strategiczne, rozpoznanie dalekiego zasięgu | Duża sylwetka samolotowa, długie skrzydła, rozbudowane systemy łączności i wyposażenie |
Podział masowy nie wyczerpuje tematu. Drony różnią się także układem aerodynamicznym. Wielowirnikowce mogą startować pionowo i zawisać nad jednym miejscem, lecz ich czas lotu jest zwykle ograniczony zużyciem energii. Płatowce potrzebują przestrzeni do startu lub dodatkowego systemu wyrzutu, ale lepiej wykorzystują napęd podczas lotu poziomego.
W praktyce wyróżnia się też BSP rozpoznawcze, uderzeniowe oraz amunicję krążącą. Ta ostatnia jest konstrukcją pośrednią. Może obserwować rejon celu i oczekiwać na wybór obiektu, ale jest przeznaczona do jednorazowego użycia. Dlatego jej wygląd jest zwykle bardziej zwarty, a konstrukcja nie musi uwzględniać powrotu i wielokrotnego wykorzystania.
Co sprawia, że dron wygląda tak, a nie inaczej?
Na zdjęciach wojskowych bezzałogowców najbardziej widoczne są elementy odpowiadające za obserwację, łączność i przenoszenie ładunku. To one często pozwalają wstępnie rozpoznać przeznaczenie maszyny:
- Głowice optoelektroniczne – umieszczone zwykle pod nosem albo pod kadłubem, mieszczą kamery dzienne, termowizyjne i inne sensory obserwacyjne.
- Podwieszenia uzbrojenia – charakterystyczne belki lub punkty mocowania pod skrzydłami wskazują, że platforma może przenosić bomby kierowane, rakiety albo inne ładunki.
- Anteny i systemy łączności – wystające elementy na kadłubie lub końcach skrzydeł służą do wymiany danych z operatorem, innymi systemami albo satelitami.
- Podwozie i układ startowy – kołowe podwozie występuje w większych maszynach, natomiast małe BSP mogą być wyrzucane z prowadnicy, startować z ręki lub lądować na kadłubie.
Rozpoznawczy dron potrzebuje miejsca na stabilizowaną głowicę obserwacyjną, anteny oraz urządzenia do zapisu i przesyłania danych. Wersja bojowa ma dodatkowo wzmocnioną konstrukcję i punkty podwieszeń. W przypadku MQ-9 Reaper jego zadania rozpoznawcze i uderzeniowe łączą się z możliwością przenoszenia uzbrojenia, w tym pocisków AGM-114 Hellfire.
Polskie przykłady różnych konstrukcji
Polskie systemy dobrze pokazują, że określenie „dron wojskowy” obejmuje różne typy maszyn. FlyEye, rozwijany przez WB Electronics, to lekki rozpoznawczy BSP klasy mini. Ma formę płatowca z długimi skrzydłami i wyposażeniem obserwacyjnym, a jego zadaniem jest dostarczanie obrazu oraz informacji jednostkom naziemnym.
Warmate należy do kategorii amunicji krążącej. Jest bardziej kompaktowy niż duże bezzałogowce rozpoznawcze, ponieważ jego konstrukcja podporządkowana jest jednorazowemu wykonaniu zadania uderzeniowego. Z kolei Gladius jest systemem, w którym bezzałogowce rozpoznawcze stanowią część większego rozwiązania przeznaczonego do wykrywania i zwalczania celów.
Dlaczego drony wojskowe wyglądają tak różnie?
Wygląd BSP jest kompromisem między zasięgiem, czasem lotu, udźwigiem, skrytością i wymaganiami misji. Długie skrzydła sprzyjają ekonomicznemu lotowi i wielogodzinnej obserwacji, ale utrudniają operowanie w ciasnej przestrzeni. Wielowirnikowiec może zawisnąć nad celem, lecz zwykle nie dorównuje płatowcowi pod względem zasięgu.
Dlatego odpowiedź na pytanie, jak wygląda dron wojskowy, zawsze wymaga doprecyzowania jego roli. Mały BSP taktyczny może przypominać szybowiec, ciężka platforma strategiczna wygląda jak samolot, a amunicja krążąca łączy cechy bezzałogowca i pocisku. Forma każdego z nich wynika z tego, co ma wykonać w powietrzu.
