Karabin maszynowy to broń samoczynna, która wykorzystuje energię gazów prochowych do automatycznego przeładowania. Po strzale mechanizm odryglowuje zamek, wyrzuca łuskę, pobiera kolejny nabój i ponownie rygluje komorę. Dzięki temu strzelec nie musi wykonywać osobnej czynności po każdym wystrzale.
Czym jest automatyka karabinu maszynowego?
Z punktu widzenia mechaniki karabin maszynowy jest układem, który zamienia część energii powstałej podczas spalania ładunku prochowego na pracę mechaniczną. Gazy wypychają pocisk z lufy, a jednocześnie napędzają elementy automatyki. W zależności od konstrukcji energię tę przejmuje odrzut zamka, lufy albo gazy odprowadzone przez otwór w lufie.

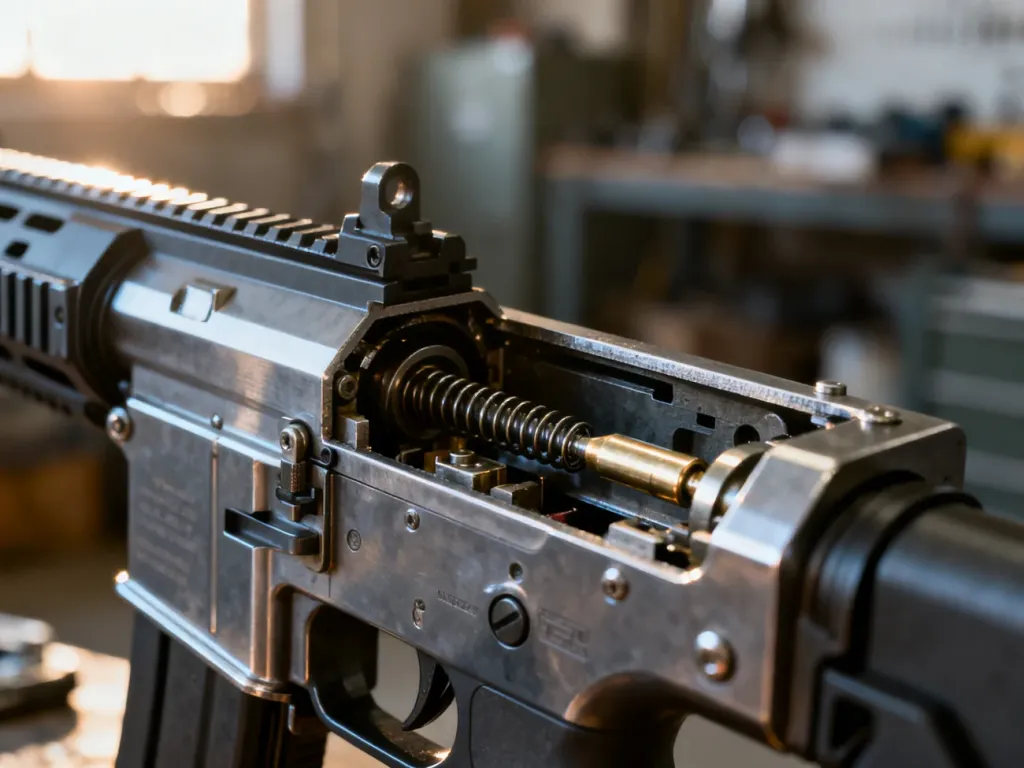

Najważniejszym elementem cyklu jest zamek. Współpracuje on między innymi z lufą, sprężyną powrotną, mechanizmem zasilania i zaczepem spustowym. Zamek musi wprowadzić nabój do komory, zamknąć ją na czas strzału, a następnie usunąć pustą łuskę. W konstrukcjach z suwadłem energia może być przekazywana na zamek za pośrednictwem tego dodatkowego elementu.
Jak przebiega cykl pracy?
Jeden cykl obejmuje kilka następujących po sobie czynności. Ich szczegóły zależą od konkretnej konstrukcji, lecz ogólna kolejność pozostaje podobna:
- Dosłanie naboju – zamek pobiera nabój z magazynka lub taśmy i przesuwa go do komory nabojowej.
- Ryglowanie – zamek zostaje zablokowany z lufą albo innym elementem komory. Ryglowanie ogranicza możliwość przedwczesnego otwarcia komory pod wpływem wysokiego ciśnienia gazów.
- Strzał – mechanizm uderzeniowy inicjuje zapłon spłonki, a gazy prochowe nadają pociskowi ruch w lufie.
- Odryglowanie – po spadku ciśnienia zamek zostaje odblokowany. W niektórych układach wykonuje to suwadło napędzane gazami lub odrzutem.
- Wyrzut łuski – cofający się zamek wyciąga pustą łuskę z komory i wyrzuca ją przez okno wyrzutowe.
- Powrót do położenia wyjściowego – sprężyna powrotna przesuwa zamek do przodu, gdzie pobiera on następny nabój. Jeśli spust pozostaje wciśnięty, cykl może rozpocząć się ponownie.

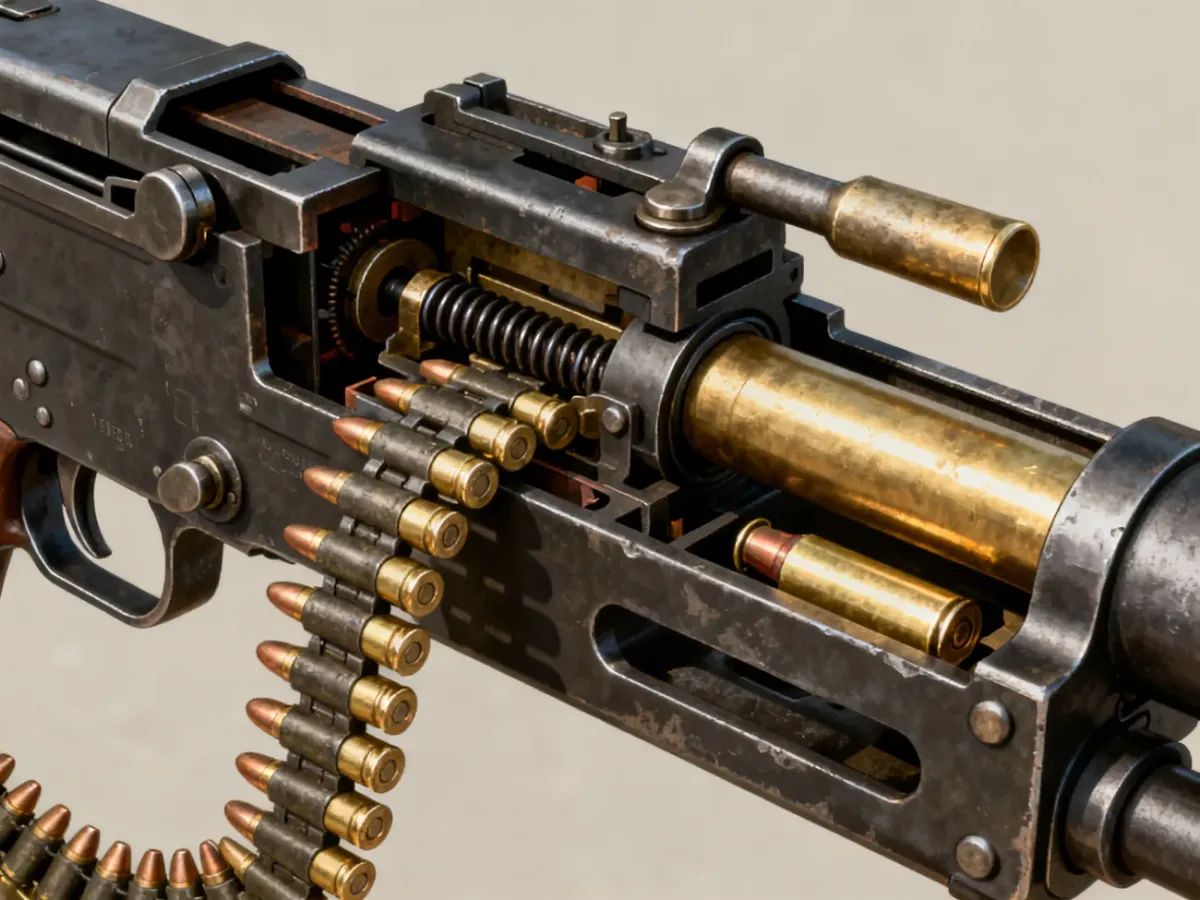

W broni zasilanej taśmowo mechanizm zasilający przesuwa taśmę o jeden nabój po każdym cyklu. W konstrukcji magazynkowej tę samą funkcję pełni podajnik magazynka. Rodzaj zasilania nie określa jednak samej zasady działania automatyki, ponieważ podobne mechanizmy mogą korzystać zarówno z magazynka, jak i z taśmy.
Zamek otwarty a zamek zamknięty
W broni strzelającej z zamka otwartego zamek podczas przerwy w ogniu pozostaje w tylnym położeniu. Po naciśnięciu spustu sprężyna powrotna przesuwa go do przodu, a wtedy nabój jest pobierany i wprowadzany do komory. Zapłon następuje niemal natychmiast po zakończeniu tego ruchu.
W zamku zamkniętym nabój znajduje się już w komorze, a zamek pozostaje w przednim położeniu przed oddaniem strzału. Takie rozwiązanie zwykle sprzyja celności pojedynczego strzału, ponieważ ciężki zamek lub suwadło nie wykonują pełnego ruchu tuż przed zapłonem. Zamek otwarty ma natomiast ważną zaletę przy intensywnym ogniu – nabój nie pozostaje długo w rozgrzanej komorze, więc spada ryzyko jego samozapłonu wskutek wysokiej temperatury.
| Cecha | Zamek otwarty | Zamek zamknięty |
|---|---|---|
| Chłodzenie | Może ograniczać nagrzewanie komory podczas przerw, ponieważ nabój nie czeka w komorze. | Nabój pozostaje w komorze przed strzałem, co ma większe znaczenie przy intensywnym ogniu. |
| Celność | Ruch zamka przed zapłonem może pogarszać celność pojedynczego strzału. | Brak dużego ruchu mechanizmu przed zapłonem zwykle sprzyja celności. |
| Ryzyko samozapłonu | Mniejsze, ponieważ komora nie przechowuje rozgrzanego naboju podczas przerwy. | Większe w warunkach silnego nagrzania, gdy nabój pozostaje w komorze. |
| Złożoność | Może pozwalać na uproszczenie mechanizmu uderzeniowego. | Częściej wymaga oddzielnego mechanizmu uderzeniowego i precyzyjnego ryglowania. |
Wybór nie jest więc kwestią bezwzględnej przewagi jednego rozwiązania. Zamek otwarty dobrze pasuje do broni przeznaczonej do długich serii, natomiast zamek zamknięty sprawdza się tam, gdzie większe znaczenie ma gotowość do oddania celnego pojedynczego strzału i dokładne zgranie chwili zapłonu z położeniem mechanizmu.
Jak energia wystrzału napędza mechanizm?
W karabinach maszynowych spotyka się kilka głównych sposobów wykorzystania energii gazów prochowych:
- Odprowadzenie gazów – część gazów trafia przez otwór w lufie do przewodu gazowego i przesuwa tłok, suwadło albo inny element automatyki.
- Krótkie odrzucenie lufy – lufa i zamek przez krótki odcinek poruszają się razem, a następnie rozłączają się, aby rozpocząć ekstrakcję łuski.
- Odrzut zamka swobodnego – zamek cofa się pod wpływem ciśnienia działającego na dno łuski, a jego ruch kontrolują masa oraz sprężyna powrotna.
W każdym z tych układów konstruktor musi dobrać masę ruchomych części, siłę sprężyny i moment odryglowania tak, aby komora pozostawała zamknięta w fazie najwyższego ciśnienia.
Dlaczego ciepło ogranicza szybkostrzelność?
Każdy strzał przekazuje część energii lufie i pozostałym elementom broni. Przy ogniu ciągłym temperatura rośnie szybciej, niż układ może oddawać ciepło do otoczenia. Przegrzana lufa może zmieniać właściwości mechaniczne, szybciej się zużywać, a także wpływać na powtarzalność pracy i bezpieczeństwo naboju w komorze.
Dlatego karabiny maszynowe często mają cięższe lufy, rozwiązania poprawiające chłodzenie albo szybkowymienne lufy. Wymiana pozwala odsunąć najbardziej nagrzany element od dalszej pracy, podczas gdy druga lufa może stygnąć. Nie usuwa to problemu ciepła, lecz pozwala lepiej rozłożyć obciążenie w czasie.
Ostatecznie działanie karabinu maszynowego opiera się na powtarzalnym sprzężeniu trzech zjawisk: spalania ładunku, ruchu elementów automatyki i odprowadzania ciepła. Energia jednego wystrzału uruchamia kolejny cykl, a konstrukcja zamka, lufy i sprężyny powrotnej decyduje o tym, czy cykl przebiegnie bezpiecznie i w odpowiednim czasie.
