Karabin automatyczny wykorzystuje energię gazów prochowych do samoczynnego przeładowania. Po strzale część gazów napędza tłok lub suwadło, które odryglowuje zamek, wyciąga i wyrzuca łuskę, a następnie pobiera kolejny nabój z magazynka. Dzięki temu broń może oddać następny strzał bez ręcznego przeładowania.
Czym jest karabin automatyczny?
W ujęciu technicznym karabin automatyczny to broń samoczynna albo samoczynno-samopowtarzalna. Jej mechanizm wykorzystuje energię powstającą podczas spalania prochu do wykonania kolejnych czynności cyklu pracy. Po pierwszym ręcznym przeładowaniu broń może więc sama przygotować się do następnego strzału.
Nie należy utożsamiać go z bronią wyłącznie samopowtarzalną. W trybie samopowtarzalnym jedno naciśnięcie spustu powoduje jeden strzał. Konstrukcja samoczynna może natomiast prowadzić ogień ciągły, gdy spust pozostaje wciśnięty, o ile pozwala na to ustawienie przełącznika rodzaju ognia. Określenie „karabin szturmowy” bywa używane jako potoczny odpowiednik, lecz zakres tych nazw zależy od przyjętej terminologii.
Jak działa system gazowy?
Źródłem energii jest ciśnienie gazów powstających przy spalaniu ładunku miotającego. Gazy najpierw rozpędzają pocisk w lufie. W określonym miejscu lufy ich część zostaje odprowadzona przez otwór gazowy do bloku gazowego. Stamtąd energia trafia na tłok albo oddziałuje na suwadło bezpośrednio, zależnie od konstrukcji broni.
W rozwiązaniu z tłokiem porusza się on pod wpływem gazów i przekazuje nacisk suwadłu. Suwadło wykonuje ruch do tyłu, a połączony z nim zamek najpierw zostaje odryglowany, a później wyciąga łuskę z komory. Sprężyna powrotna magazynuje energię podczas tego ruchu i wykorzystuje ją do przesunięcia zespołu ruchomego do przodu.

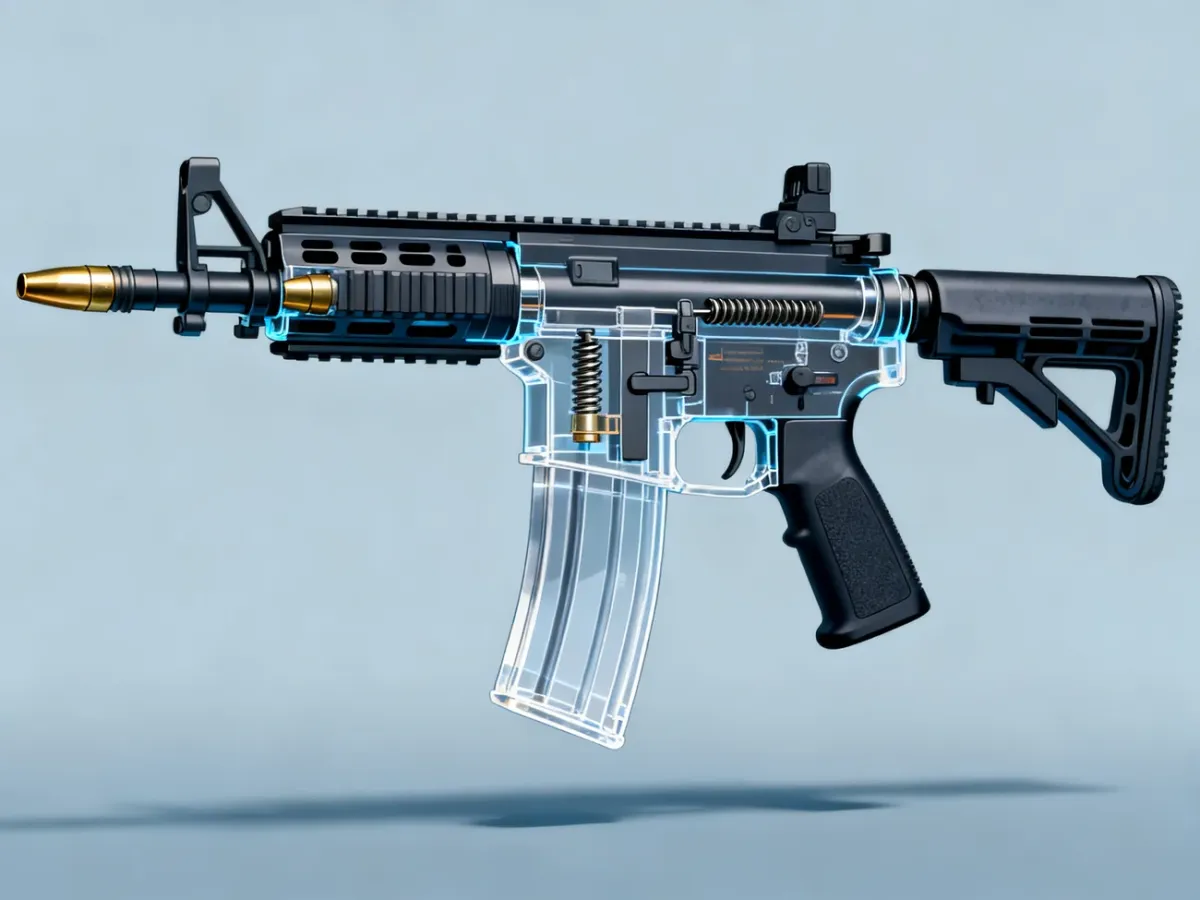

Najważniejsze części tego układu to:
- Lufa – prowadzi pocisk i zawiera otwór, przez który odprowadzana jest część gazów.
- Otwór gazowy i blok gazowy – kierują gazy do elementu napędzającego mechanizm.
- Tłok – przekazuje energię gazów na suwadło w konstrukcjach z pośrednim napędem.
- Suwadło – wykonuje ruch posuwisto-zwrotny i steruje pracą zamka.
- Sprężyna powrotna – cofa zespół ruchomy do położenia wyjściowego po jego ruchu do tyłu.
Wiele współczesnych karabinków automatycznych używa naboju pośredniego. Łączy on mniejszą masę i umiarkowany odrzut amunicji pistoletowej z większą energią oraz zasięgiem amunicji karabinowej. Taki kompromis ułatwia zastosowanie broni samoczynnej bez nadmiernego wzrostu masy i odrzutu.
Jak wygląda cykl strzału krok po kroku?
Cykl pracy rozpoczyna się od naboju znajdującego się w zamkniętej i zaryglowanej komorze. Poszczególne konstrukcje mogą różnić się szczegółami, lecz ogólna kolejność zdarzeń wygląda następująco:
- Inicjacja – naciśnięcie spustu zwalnia kurek albo bijnik. Uderza on w iglicę, a ta pobudza spłonkę naboju.
- Zapłon i strzał – spłonka zapala proch. Gazy powstałe podczas spalania wypychają pocisk przez lufę, a zamek utrzymuje łuskę w komorze.
- Odryglowanie – po opuszczeniu lufy przez pocisk ciśnienie spada do poziomu pozwalającego na bezpieczne rozpoczęcie pracy mechanizmu. Gazy przesuwają tłok lub suwadło, a zamek obraca się i opuszcza rygle.
- Ekstrakcja – cofający się zespół ruchomy pociąga za sobą zamek. Pazur wyciągu wyjmuje pustą łuskę z komory nabojowej.
- Wyrzut – wyrzutnik wypycha łuskę przez okno wyrzutowe. W tym samym czasie ruch suwadła napina mechanizm uderzeniowy i ściska sprężynę powrotną.
- Przeładowanie – sprężyna powrotna przesuwa zespół ruchomy do przodu. Zamek pobiera nabój z magazynka, wprowadza go do komory i ponownie rygluje lufę.
- Gotowość do kolejnego strzału – mechanizm spustowy zatrzymuje kurek albo pozwala na jego zwolnienie, zależnie od wybranego rodzaju ognia i położenia spustu.
Poniższa tabela pokazuje skrócony przebieg tego procesu:
| Etap | Opis działania | Cel |
|---|---|---|
| Inicjacja | Spust uruchamia kurek lub bijnik, który pobudza spłonkę. | Zapalenie ładunku miotającego. |
| Odryglowanie | Gazy przesuwają suwadło, a zamek zwalnia rygle. | Umożliwienie otwarcia komory po spadku ciśnienia. |
| Ekstrakcja | Wyciąg usuwa pustą łuskę z komory. | Opróżnienie komory nabojowej. |
| Wyrzut | Wyrzutnik wypycha łuskę przez okno wyrzutowe. | Usunięcie łuski z drogi zespołu ruchomego. |
| Podanie naboju | Zamek pobiera nabój z magazynka, wprowadza go do komory i rygluje. | Przygotowanie broni do następnego strzału. |
Jak mechanizm spustowy rozróżnia ogień pojedynczy i ciągły?
O rodzaju ognia decyduje współpraca spustu, kurka lub bijnika, przerywacza oraz selektora ognia. W trybie pojedynczym mechanizm po każdym strzale zatrzymuje kurek w pozycji napiętej. Aby oddać następny strzał, strzelec musi zwolnić spust i nacisnąć go ponownie. Przerywacz zapobiega automatycznemu zwolnieniu kurka podczas powrotu suwadła.
W trybie ciągłym selektor zmienia sposób pracy mechanizmu spustowego. Po powrocie suwadła do przedniego położenia kurek może zostać zwolniony automatycznie, jeżeli spust nadal jest wciśnięty. Każdy kolejny cykl powtarza wtedy tę samą sekwencję: strzał, odprowadzenie gazów, odryglowanie, ekstrakcja, wyrzut, podanie naboju i ponowne zaryglowanie.
Nie oznacza to, że broń „rozpoznaje” tryb pracy samodzielnie w sensie elektronicznym. Selektor mechanicznie zmienia położenie elementów sterujących, a one określają, czy kurek zostanie zatrzymany po pojedynczym cyklu, czy zwolniony ponownie bez puszczania spustu.
Dlaczego taki system jest powszechny?
Napęd gazowy pozwala połączyć samoczynne przeładowanie z konstrukcją możliwą do przenoszenia przez jednego żołnierza. Nabój pośredni ogranicza masę amunicji i odrzut w porównaniu z pełnowymiarowym nabojem karabinowym, a system gazowy zapewnia powtarzalną pracę zamka. Ceną jest większa złożoność niż w broni powtarzalnej, lecz uzyskana szybkość kolejnych strzałów i funkcjonalność uzasadniają takie rozwiązanie.
