Granatnik nie jest jednym, konkretnym modelem broni, lecz całą rodziną systemów o różnej budowie. Może wyglądać jak smukły moduł pod lufą karabinka, długa wyrzutnia rurowa albo ciężka broń ustawiona na trójnogu. O jego formie decydują przede wszystkim przeznaczenie, sposób ładowania i rodzaj używanej amunicji.
Jak wygląda granatnik?
Najbardziej charakterystycznym elementem granatnika jest lufa lub wyrzutnia, przez którą odpalany jest granat. W zależności od konstrukcji może mieć postać krótkiej lufy, zamkniętej rury transportowo-wyrzutniowej albo ciężkiej lufy osadzonej w komorze zamkowej. Z bronią współpracują mechanizm spustowy, chwyt lub kolba oraz przyrządy celownicze.
Proste konstrukcje wykorzystują mechaniczne celowniki ramkowe, muszkę i szczerbinkę. W większych granatnikach spotyka się celowniki optyczne, a czasem także dwójnogi ułatwiające prowadzenie ognia. Niektóre wyrzutnie są przeznaczone do jednorazowego użycia, inne ładuje się ponownie po każdym strzale albo zasila z taśmy amunicyjnej.

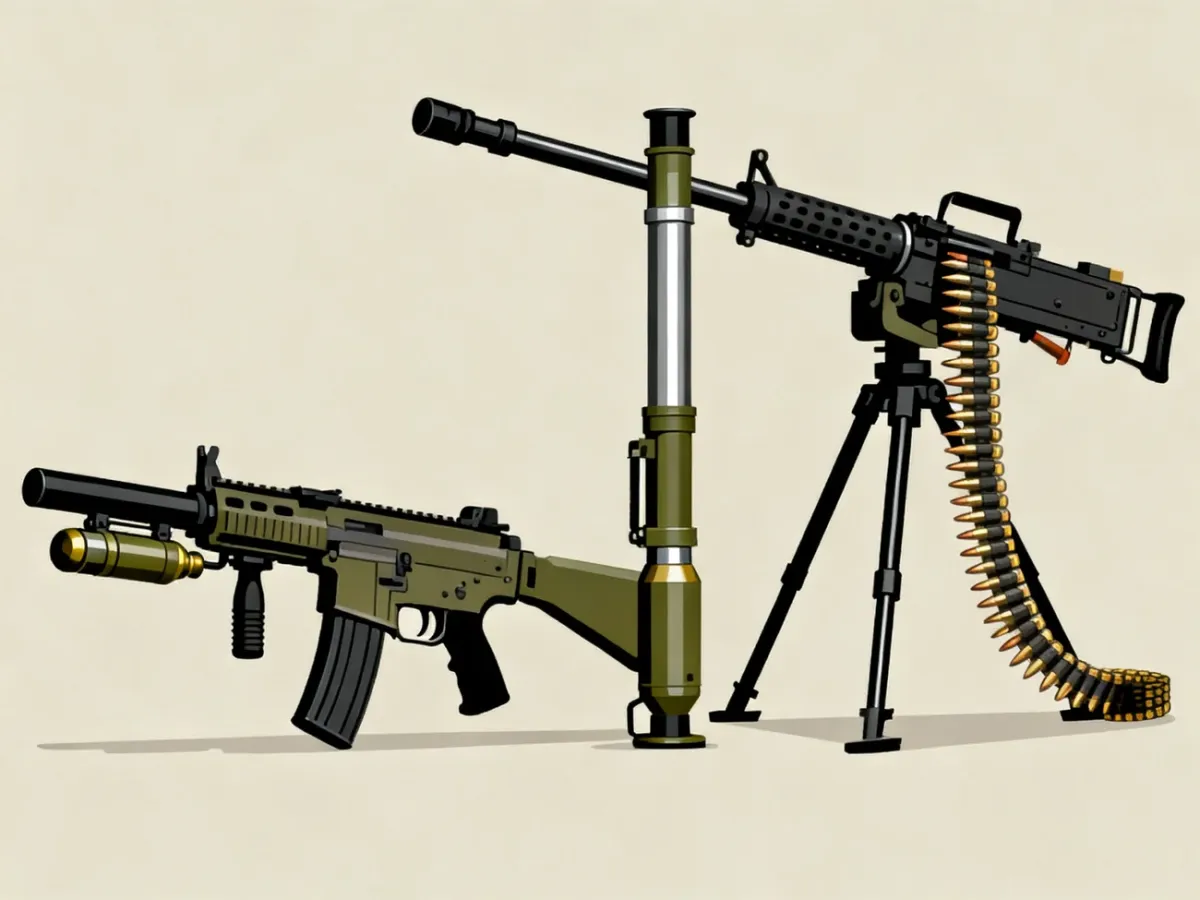

Na ilustracji porównawczej warto zestawić trzy sylwetki: granatnik podwieszany pod karabinkiem, rurowy granatnik przeciwpancerny oraz automatyczny granatnik na trójnogu. Ich różnice są widoczne już na pierwszy rzut oka.
Podstawowe elementy konstrukcji
Choć granatniki różnią się rozmiarami i przeznaczeniem, w większości można wskazać podobne zespoły. Ich wygląd zewnętrzny pomaga określić sposób obsługi i przewidywane zastosowanie.
Najczęściej występują następujące elementy:
- Lufa lub wyrzutnia – prowadzi pocisk podczas startu, a w konstrukcjach przeciwpancernych może służyć jednocześnie do transportu amunicji.
- Mechanizm spustowy – uruchamia odpalenie naboju lub pocisku rakietowego.
- Chwyt i kolba – zapewniają stabilne trzymanie broni, szczególnie w granatnikach samodzielnych.
- Przyrządy celownicze – od prostych celowników mechanicznych po lunety i rozbudowane układy optyczne.
- Dwójnóg albo trójnóg – podpiera cięższą broń i ogranicza zmęczenie obsługi.
Rodzaje granatników i ich wygląd
Granatniki podwieszane
Granatnik podwieszany jest montowany pod lufą karabinka lub karabinu szturmowego. Z zewnątrz przypomina krótką, smukłą lufę umieszczoną pod przednią częścią broni. Zwykle ma własny mechanizm spustowy, a karabinek pozostaje gotowy do użycia niezależnie od granatnika.
Przykładem takiej konstrukcji jest GPBO-40, jednostrzałowy granatnik kalibru 40 mm. Może być montowany między innymi na karabinku Beryl wz. 96 oraz na AKM. W zależności od zastosowanej amunicji służy do rażenia siły żywej, stawiania zasłon dymnych, oświetlania terenu lub zwalczania lekkich celów.
W wielu modelach lufa odchyla się na bok albo przesuwa do przodu, aby umożliwić wprowadzenie naboju. Taki układ pozwala stosować amunicję o większej długości niż w konstrukcjach ładowanych wyłącznie przez tylną część lufy.
Granatniki przeciwpancerne
Granatnik przeciwpancerny najczęściej ma formę długiej wyrzutni rurowej. W porównaniu z modelem podwieszanym jest większy, ma własny chwyt, kolbę lub podpórkę oraz osobne przyrządy celownicze. Jego zadaniem jest zwalczanie pojazdów opancerzonych, choć wybrane typy amunicji mogą służyć także przeciw umocnieniom lub innym celom.
Najbardziej rozpoznawalnym przykładem jest RPG-7. To wielorazowa wyrzutnia rurowa, do której ładuje się pocisk od przodu. W tym przypadku pocisk ma średnicę większą niż średnica przewodu wyrzutni, dlatego mówi się o ładunku nadkalibrowym. Za wyrzutnią znajduje się mechanizm spustowy, a po bokach mogą występować dodatkowe chwyty lub podpory.
Odmiennie wygląda jednorazowy M72 LAW. Wyrzutnia ma postać lekkiej, teleskopowej rury, która przed użyciem zostaje rozłożona. Po odpaleniu nie jest przeznaczona do ponownego załadowania. Taki układ zmniejsza masę i upraszcza transport, ale wyklucza wielokrotne wykorzystanie tej samej wyrzutni.
Granatniki automatyczne
Granatnik automatyczny jest znacznie cięższy od konstrukcji podwieszanej. Zwykle stoi na trójnogu, ma dużą komorę zamkową, lufę z układem odprowadzania ciepła oraz pojemnik z taśmą amunicyjną. Do jego obsługi zazwyczaj potrzebny jest kilkuosobowy zespół.
Przykładem jest AGS-17 Płamja. Broń ma zasilanie taśmowe, celownik optyczny oraz mechanizm pozwalający prowadzić ogień pojedynczy i ciągły. Ciężka podstawa i duża masa nie sprzyjają szybkiemu przemieszczaniu, ale stabilizują broń i pozwalają prowadzić intensywny ogień wsparcia na większym dystansie.
Najważniejsze różnice między głównymi typami przedstawia tabela:
| Typ | Sposób montażu | Sposób obsługi | Typowy cel |
|---|---|---|---|
| Podwieszany | Pod lufą karabinka | Najczęściej jednostrzałowy, ładowany przez odchylaną lub przesuwaną lufę | Siła żywa, lekkie cele, dymienie i oświetlanie |
| Przeciwpancerny | Samodzielna wyrzutnia rurowa | Ładowanie od przodu, od tyłu albo użycie wyrzutni jednorazowej | Pojazdy opancerzone i umocnienia |
| Automatyczny | Trójnóg, pojazd lub inna stabilna podstawa | Zasilanie taśmowe i ogień pojedynczy lub ciągły | Obszarowe wsparcie piechoty |
Dlaczego granatniki mają różne mechanizmy ładowania?
Sposób ładowania wynika z konstrukcji pocisku, wymaganej szybkostrzelności i oczekiwanej mobilności. Granatnik samodzielny M79 ma łamaną lufę, podobnie jak niektóre strzelby. Po jej odchyleniu można wprowadzić pojedynczy nabój 40 mm, zamknąć broń i oddać strzał. Taki układ jest prosty, ale po każdym strzale wymaga ręcznego przeładowania.
RPG-7 korzysta z wyrzutni wielorazowej i pocisków ładowanych od przodu. Rozwiązanie to wiąże się z konstrukcją pocisku nadkalibrowego. Z kolei część granatników przeciwpancernych, takich jak M72 LAW, łączy funkcję transportera i wyrzutni. Po rozłożeniu rury broń jest gotowa do użycia, ale po wystrzeleniu trafia do kategorii sprzętu jednorazowego.
W granatnikach automatycznych priorytetem jest szybkie dostarczanie kolejnych pocisków. Dlatego stosuje się taśmy amunicyjne, ciężką podstawę i mechanizmy przystosowane do pracy przy wysokiej szybkostrzelności. Jest to kompromis między siłą ognia a masą i mobilnością.
Jak rozpoznać granatnik po sylwetce?
Najprostsze rozróżnienie opiera się na trzech cechach. Krótki moduł umieszczony pod lufą karabinka wskazuje na granatnik podwieszany. Długa, samodzielna rura z własnym chwytem i celownikiem sugeruje granatnik przeciwpancerny. Ciężka konstrukcja na trójnogu, z taśmą amunicyjną i rozbudowaną komorą zamkową, jest typowa dla granatnika automatycznego.
Nie każda rurowa wyrzutnia jest jednak granatnikiem przeciwpancernym. O rodzaju broni decydują także zastosowana amunicja, sposób stabilizacji, układ miotający i przeznaczenie. Dlatego sam kształt należy traktować jako pierwszą wskazówkę, a nie pełną identyfikację.
Granatnik może więc wyglądać bardzo różnie – od lekkiego dodatku do karabinka po ciężką broń zespołową. Najłatwiej rozpoznać go, łącząc wygląd wyrzutni z informacją o sposobie ładowania i roli, jaką pełni na polu walki.
Artykuł opisuje ogólne cechy konstrukcyjne i klasyfikację uzbrojenia. Nie zawiera instrukcji obsługi ani użycia broni.
