Wyrzutnia przeciwlotnicza jest końcowym elementem systemu obrony powietrznej, a nie samodzielnym urządzeniem. OPL najpierw wykrywa statek powietrzny, następnie śledzi jego ruch, odpala pocisk i naprowadza go aż do trafienia albo detonacji w pobliżu celu. Sposób realizacji tych zadań zależy od klasy zestawu – od przenośnego MANPADS po mobilne baterie wyposażone we własne radary i systemy kierowania ogniem.
Jak przebiega cykl bojowy OPL?
Po naciśnięciu spustu wyrzutnia nie „szuka” celu w całej przestrzeni. Odpowiada za uruchomienie pocisku i przekazanie mu danych lub warunków potrzebnych do lotu. Wcześniej operator albo system dowodzenia musi ustalić, co znajduje się w powietrzu, gdzie się porusza i czy stanowi zagrożenie.
Cykl bojowy składa się z kilku następujących po sobie etapów:
- Wykrycie – radar, kamera termowizyjna albo inny sensor rejestruje obiekt powietrzny. W MANPADS operator może otrzymać informację o celu z zewnętrznego źródła, na przykład od obserwatora lub stanowiska dowodzenia.
- Śledzenie – system utrzymuje kontakt z celem i określa jego kierunek, prędkość oraz położenie. W przypadku zestawów naramiennych oznacza to zwykle skierowanie celownika na obiekt i uzyskanie sygnału gotowości głowicy.
- Start – po spełnieniu warunków odpalenia pocisk opuszcza prowadnicę. Komputer wyrzutni może wybrać moment startu, w którym prawdopodobieństwo skutecznego przechwycenia jest największe.
- Naprowadzanie i detonacja – pocisk koryguje tor lotu albo leci według wcześniej przekazanych danych. Głowica bojowa wybucha po bezpośrednim trafieniu lub w odpowiedniej odległości od celu.
W praktyce cel nie zawsze zostaje zniszczony. Pocisk może zostać zmylony przez środki przeciwdziałania, utracić kontakt z celem albo eksplodować w pobliżu, powodując jedynie uszkodzenia. Znaczenie ma też rodzaj statku powietrznego. Duży, wolniejszy dron lub śmigłowiec może być łatwiejszym celem dla określonego systemu niż szybki samolot bojowy.
Jak pocisk trafia w cel?
Najważniejsza różnica między zestawami przeciwlotniczymi dotyczy sposobu naprowadzania. W uproszczeniu system pasywny odbiera energię emitowaną lub odbijaną przez cel, natomiast system aktywny sam wysyła sygnał i analizuje jego odbicie. Nie każda konstrukcja mieści się jednak w tym prostym podziale, ponieważ część pocisków korzysta z kilku metod jednocześnie.
| Metoda | Zalety | Wady | Typowe zastosowanie |
| Termiczna, czyli na podczerwień | Nie wymaga ciągłego oświetlania celu przez radar, pozwala działać skrycie i jest użyteczna przeciw silnikom oraz innym gorącym elementom. | Może być zakłócana przez flary i inne źródła ciepła, a skuteczność zależy od warunków obserwacji oraz sygnatury cieplnej celu. | MANPADS, takie jak Piorun, oraz pociski przeznaczone do zwalczania śmigłowców, samolotów i części dronów. |
| Radiowa, aktywna lub półaktywna | Umożliwia śledzenie celu na większych odległościach i nie zależy wyłącznie od jego emisji cieplnej. Może współpracować z radarem zestawu lub całej baterii. | Radary mogą zdradzać położenie stanowiska, a system wymaga ochrony przed zakłóceniami elektronicznymi i przeciwradiolokacyjnymi. | Mobilne zestawy rakietowe średniego i większego zasięgu, takie jak Osa czy Buk. |
| Laserowa lub kombinowana | Może zapewniać precyzyjne naprowadzanie i łączyć dane z kilku sensorów, co zwiększa elastyczność wobec różnych celów. | Wymaga odpowiedniej linii obserwacji, a dym, mgła, zachmurzenie lub zakłócenia mogą ograniczać działanie części sensorów. | Wybrane systemy krótkiego zasięgu i rozwiązania wykorzystujące kilka metod naprowadzania. |
W naprowadzaniu termicznym głowica pocisku nie otrzymuje komendy radiowej z ziemi. Sama wykrywa kontrast cieplny i steruje lotkami, aby zmniejszać odchylenie od przewidywanego toru celu. W naprowadzaniu radiowym pocisk może otrzymywać korekty z wyrzutni lub korzystać z własnego radaru. To pozwala zwalczać cele, których sygnatura cieplna jest słabsza, ale zwiększa zależność od działania radarów i łączności.
MANPADS a mobilne systemy rakietowe
MANPADS to przenośny przeciwlotniczy zestaw rakietowy obsługiwany przez żołnierza lub niewielką załogę. Przykładem jest polski Piorun. Taki zestaw ma ograniczoną masę, może zostać szybko przeniesiony i ukryty, a po otrzymaniu informacji o celu działa z niewielką liczbą elementów. Jego autonomia jest jednak ograniczona przez zasięg sensora, warunki obserwacji oraz konieczność wykrycia celu przez operatora lub zewnętrzną sieć dowodzenia.
Mobilny system rakietowy łączy wyrzutnię z radarem, komputerem kierowania ogniem, łącznością i często kilkoma pociskami gotowymi do użycia. Przykładowo 9K33 Osa umieszczał radar wykrywania i śledzenia, wyrzutnię oraz system kierowania ogniem na jednym podwoziu. Dzięki temu mógł samodzielnie wykrywać i zwalczać cele, a także przemieszczać się wraz z osłanianymi wojskami.
Najważniejsze różnice między tymi klasami wynikają ze skali działania:
- Mobilność – MANPADS może przenosić pojedynczy żołnierz, natomiast mobilny zestaw wymaga pojazdu i przygotowanej załogi.
- Wykrywanie – operator MANPADS często korzysta z własnego celownika i informacji zewnętrznych, a system mobilny może mieć własny radar.
- Zasięg – zestawy naramienne są przeznaczone głównie do ochrony krótkiego zasięgu, podczas gdy większe systemy obejmują większy obszar.
- Autonomia – mobilna wyrzutnia może samodzielnie wykrywać, śledzić i zwalczać cel, ale nadal może działać w ramach szerszej sieci dowodzenia.
Ta różnica nie oznacza, że większy system zawsze jest lepszy. MANPADS łatwiej ukryć i rozproszyć, a jego użycie z nieoczekiwanego miejsca może zaskoczyć załogę samolotu. Z kolei mobilny zestaw zapewnia większy zasięg i lepszą kontrolę sytuacji, lecz jego radar oraz pojazdy mogą zostać wykryte.
Dlaczego taktyka jest równie ważna jak technika?
System przeciwlotniczy może być bardzo skuteczny na papierze, ale jego działanie zależy od rozmieszczenia, maskowania, łączności i dyscypliny emisji. Radar pracujący przez długi czas ułatwia przeciwnikowi wykrycie stanowiska. Z tego powodu część jednostek korzysta z pasywnych sensorów, obserwacji optycznej albo danych przekazanych przez inne elementy sieci.

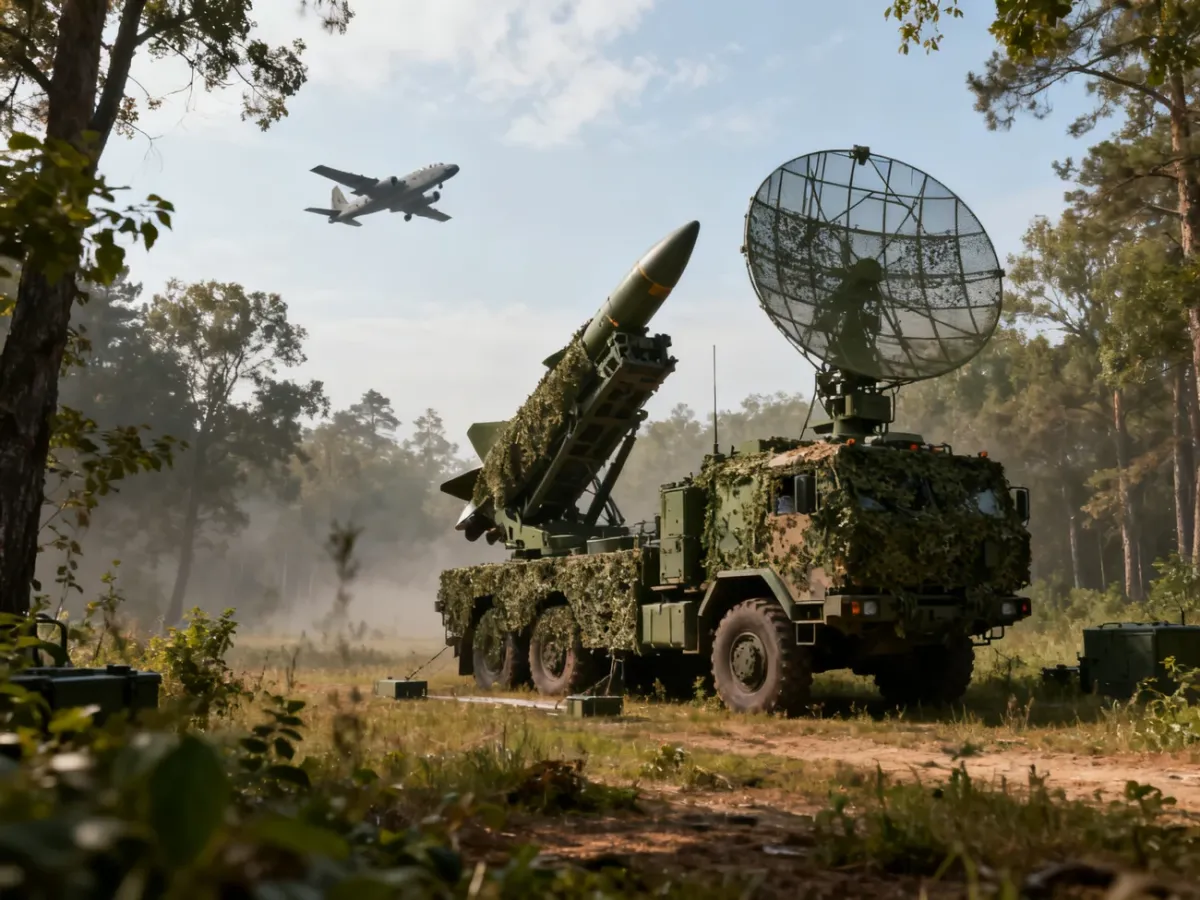

Taktyka SAMbushes łączy pojęcie pocisku ziemia–powietrze z zasadzką. Zestaw pozostaje ukryty, czeka na cel i uruchamia się dopiero wtedy, gdy samolot lub śmigłowiec znajdzie się w korzystnym położeniu. Krótki czas reakcji ogranicza możliwość wykonania manewru obronnego, użycia flar albo zmiany wysokości.
Współczesna obrona powietrzna często opiera się więc na połączeniu kilku warstw: dużych radarów, mobilnych wyrzutni, pasywnych sensorów i MANPADS. O wyniku decydują nie tylko parametry pocisku, lecz także to, czy system pozostanie niewykryty do chwili odpalenia.
Najprościej ująć działanie wyrzutni przeciwlotniczej jako łańcuch: wykryć cel, utrzymać śledzenie, dobrać moment startu i doprowadzić pocisk do detonacji. Wyrzutnia jest tylko jednym ogniwem tego procesu, a jej realna skuteczność zależy od sensorów, sposobu naprowadzania, współpracy z innymi jednostkami i przyjętej taktyki.
