Śmigłowiec bojowy łączy zasady aerodynamiki z rozbudowaną elektroniką. Wirnik nośny umożliwia pionowy start, zawis i manewrowanie, a radary, celowniki, systemy łączności oraz samoobrony pozwalają wykrywać zagrożenia, zwalczać cele i zwiększać szanse przeżycia załogi.
Jak działa śmigłowiec bojowy?

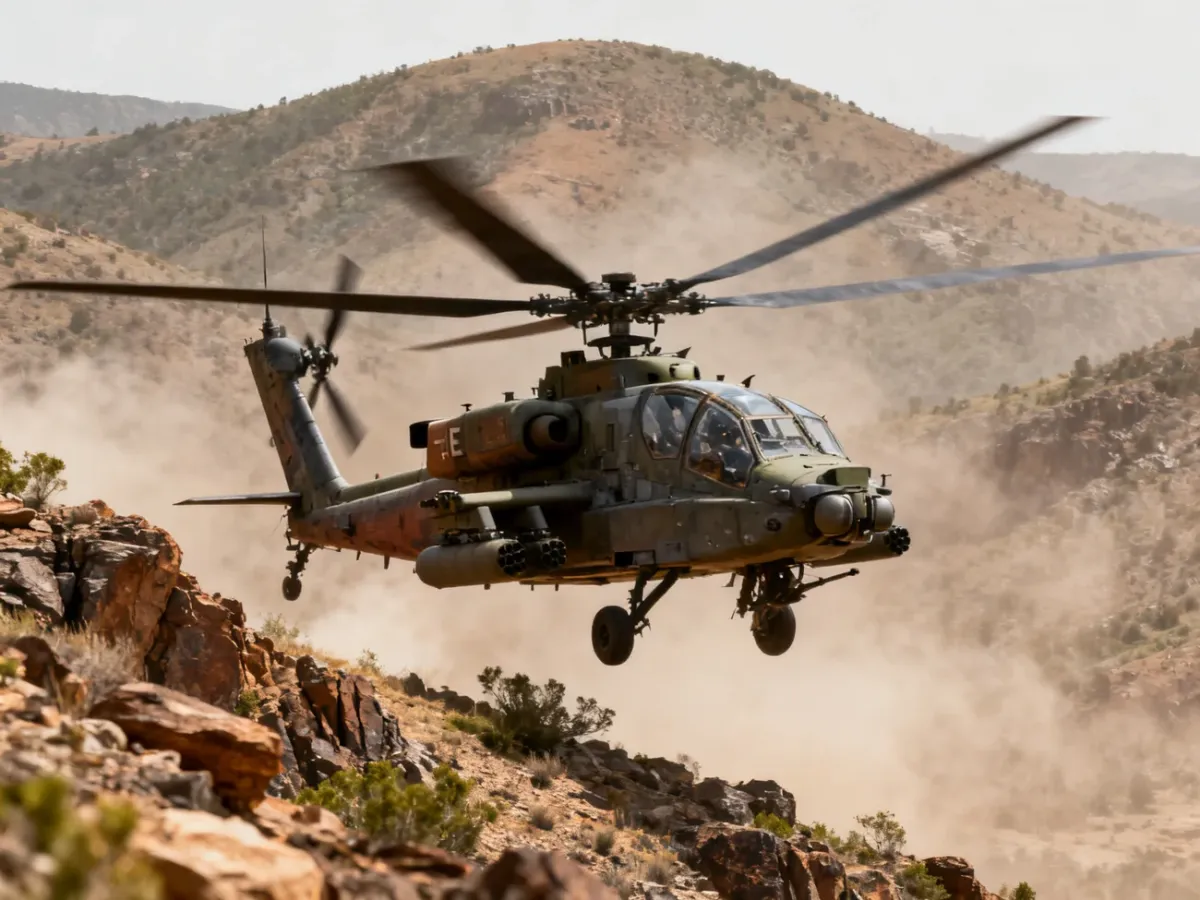

Od strony mechanicznej jest to statek powietrzny napędzany wirnikiem. Od strony operacyjnej – wielozadaniowa platforma rozpoznania, dowodzenia i rażenia. Przykładem takiej konstrukcji jest AH-64E Apache Guardian, wyposażony w sensory, system kierowania ogniem i rozwiązania umożliwiające współpracę z innymi elementami ugrupowania.
Te dwie warstwy trzeba rozdzielić. Aerodynamika odpowiada za to, że maszyna utrzymuje się w powietrzu. Awionika i systemy walki decydują natomiast o tym, czy załoga potrafi znaleźć cel, wykorzystać uzbrojenie i zareagować na zagrożenie.
Jak śmigłowiec utrzymuje się w powietrzu?

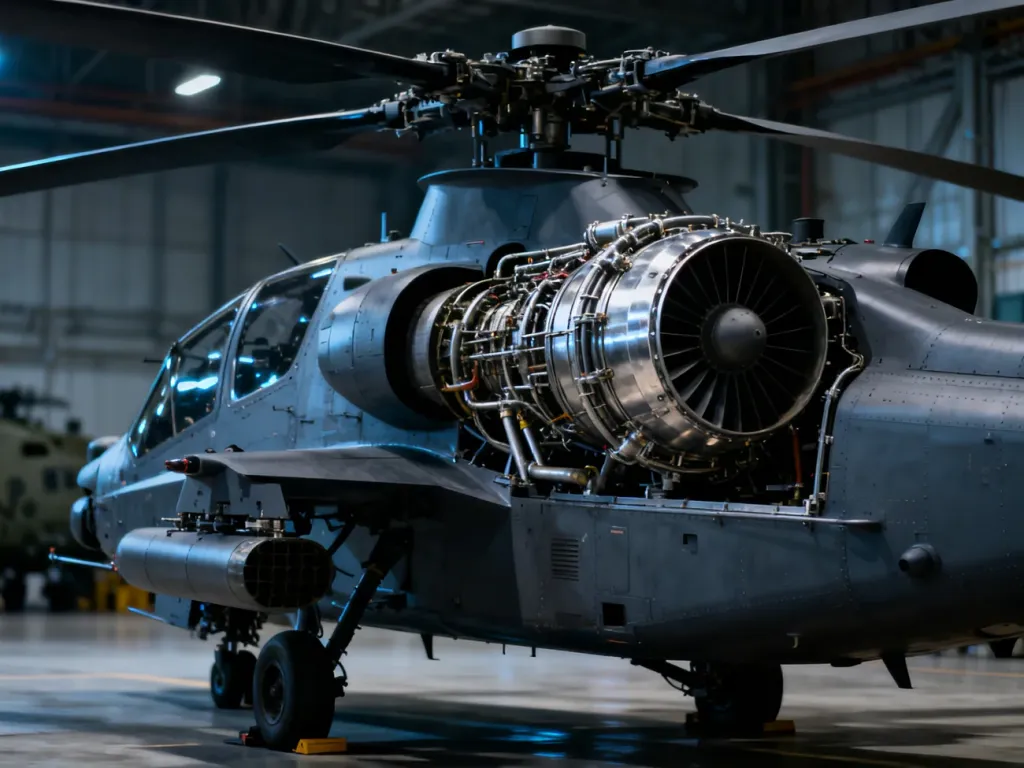

Najważniejszym elementem jest wirnik nośny. Jego łopaty mają profil podobny do skrzydeł samolotu. Obracając się, wymuszają przepływ powietrza i wytwarzają siłę nośną. Gdy siła ta przewyższa ciężar maszyny, śmigłowiec wznosi się. Gdy jest od niego mniejsza, zaczyna opadać.
W uproszczonym opisie mówi się o efekcie Magnusa, czyli zmianie ciśnienia wokół obracającego się elementu. W rzeczywistości na siłę nośną wpływają także profil łopaty, jej kąt natarcia, prędkość obrotowa, gęstość powietrza i prędkość lotu. Dlatego możliwości śmigłowca zależą między innymi od masy, temperatury oraz wysokości.
Pilot steruje wirnikiem za pomocą dwóch podstawowych układów. Zmiana kąta wszystkich łopat jednocześnie zwiększa lub zmniejsza siłę nośną, a zmiana ich kąta w trakcie obrotu przechyla wypadkowy wektor ciągu. Pochylenie tarczy wirnika do przodu powoduje lot do przodu, a przechylenie na bok – ruch w wybranym kierunku.
Obracający się wirnik wywołuje jednak moment reakcyjny, który próbowałby obracać kadłub w przeciwną stronę. W klasycznym układzie kompensuje go śmigło ogonowe. Wytwarza ono boczną siłę, stabilizuje maszynę i pozwala obracać ją wokół osi pionowej. Jego awaria nie oznacza zwykłej utraty jednego z podzespołów, lecz poważne zagrożenie utratą kontroli nad kierunkiem lotu.
Śmigłowiec jako platforma bojowa
Wersja bojowa wykorzystuje możliwość zawisu, lotu na małej wysokości i operowania w terenie niedostępnym dla wielu innych statków powietrznych. Może wspierać wojska lądowe, niszczyć pojazdy opancerzone, prowadzić rozpoznanie albo osłaniać inne maszyny. Do tych zadań potrzebuje nie tylko uzbrojenia, lecz przede wszystkim informacji.
Przeczytaj też: Tankowanie samolotu w powietrzu – informacje
Radary, kamery dzienne i termowizyjne oraz dalmierze dostarczają danych o otoczeniu. Celownik pozwala połączyć obraz celu z parametrami lotu i uzbrojenia. W AH-64E ważną rolę odgrywa także radar kierowania ogniem, który wspiera wykrywanie i śledzenie obiektów, w tym w warunkach ograniczonej widoczności.
Załoga nie musi korzystać z każdego sensora osobno. Fuzja danych łączy informacje z wielu źródeł i przedstawia je w jednej, uporządkowanej postaci. Ogranicza to liczbę sprzecznych wskazań i skraca czas między wykryciem celu a decyzją o działaniu.
AH-64E jest przykładem platformy projektowanej do interoperacyjności. Oznacza to możliwość wymiany danych z innymi śmigłowcami, stanowiskami dowodzenia, wojskami lądowymi i bezzałogowymi statkami powietrznymi. Taki model działania zmienia śmigłowiec z pojedynczej maszyny w element większego systemu rozpoznania i rażenia.
Jego główne zadania mogą obejmować:
- Rozpoznanie – wykrywanie i śledzenie obiektów przy użyciu radarów oraz sensorów optoelektronicznych.
- Wsparcie wojsk lądowych – zwalczanie celów wskazanych przez własne pododdziały.
- Przeciwdziałanie pojazdom opancerzonym – użycie uzbrojenia kierowanego i niekierowanego.
- Osłonę innych platform – ochrona śmigłowców transportowych lub zespołów działających w pobliżu przeciwnika.
Jak śmigłowiec broni się przed atakiem?
Współczesne pole walki stwarza dla śmigłowców zagrożenie ze strony radarów, przenośnych zestawów przeciwlotniczych, pocisków kierowanych na podczerwień, laserowych systemów naprowadzania i broni lufowej. Dlatego system samoobrony nie jest pojedynczym urządzeniem, lecz zespołem sensorów, komputerów i środków przeciwdziałania.
IR-MWS to pasywny system ostrzegania przed pociskami wykorzystujący promieniowanie podczerwone. Obserwuje otoczenie za pomocą sensorów o szerokim polu widzenia i wykrywa charakterystyczną sygnaturę startującego pocisku. Nie wysyła wiązki, więc sam nie zdradza położenia śmigłowca w taki sposób jak aktywny nadajnik.
DIRCM działa inaczej. Jest aktywnym systemem zakłócania pocisków naprowadzanych na podczerwień. Po wykryciu zagrożenia kieruje wiązkę lasera na głowicę rakiety i zakłóca jej pracę. Skuteczność zależy od warunków, geometrii ataku, czasu reakcji i prawidłowego rozpoznania zagrożenia, dlatego DIRCM nie zastępuje pozostałych elementów ochrony.
Śmigłowiec może korzystać także z wyrzutni flar termicznych i dipoli. Flary tworzą źródła promieniowania, które mogą odciągnąć pocisk od celu, natomiast dipole służą do zakłócania wybranych systemów radiolokacyjnych. Ich zapas jest ograniczony, więc użycie powinno być powiązane z informacjami z systemu ostrzegawczego.
| Typ zagrożenia | Metoda wykrywania | Środek przeciwdziałania |
|---|---|---|
| Radar przeciwnika | Odbiorniki ostrzegania radarowego i analiza emisji | Zakłócenia radioelektroniczne, zmiana profilu lotu lub wykorzystanie osłony terenowej |
| Pocisk naprowadzany na podczerwień | IR-MWS wykrywający sygnaturę startu | DIRCM, flary oraz manewr obronny |
| Laserowy dalmierz lub podświetlacz | Ostrzegacz laserowy | Zmiana położenia, ukrycie za przeszkodą i reakcja zgodna z procedurą załogi |
| Naprowadzanie radiowe | Systemy rozpoznania emisji elektromagnetycznej | Zakłócenia elektroniczne i opuszczenie obszaru działania emitera |
Cały proces może przebiegać automatycznie, choć szczegółowa reakcja zależy od konfiguracji maszyny i decyzji załogi:
- Systemy pokładowe wykrywają emisję radaru, laser lub start pocisku.
- Jednostka centralna porównuje sygnał z biblioteką zagrożeń i określa jego klasę.
- Automatyka dobiera środek przeciwdziałania, na przykład flary, zakłócenia lub DIRCM.
- Załoga otrzymuje ostrzeżenie i może wykonać manewr, zmienić trasę albo przekazać informację innym jednostkom.
Biblioteka zagrożeń zawiera charakterystyki znanych radarów, systemów naprowadzania i innych emiterów. Dzięki niej komputer może rozróżnić na przykład radar obserwacyjny od radaru kierowania ogniem. Jej aktualność ma duże znaczenie, ponieważ przeciwnik może zmieniać częstotliwości, procedury i oprogramowanie. System samoobrony musi więc być modernizowany nie tylko przez wymianę sprzętu, ale również przez aktualizacje danych.
Przykładem zintegrowanego podejścia jest All-in-Small firmy Elbit Systems. Materiał źródłowy opisuje centralną jednostkę analizującą zagrożenia, która może otrzymywać dane z ostrzegaczy radarowych, laserowych i podczerwonych, a następnie przekazywać załodze uporządkowane komunikaty. Wskazywana masa jednostki wynosi około 9 kg. Nie oznacza to masy całego systemu, ponieważ pełna konfiguracja obejmuje także sensory, anteny i środki przeciwdziałania.
Taktyka i świadomość sytuacyjna
Nawet rozbudowane wyposażenie nie czyni śmigłowca niewrażliwym. System może ostrzec o radarze lub pocisku, ale załoga nadal musi wybrać reakcję. Często najbezpieczniejszym rozwiązaniem nie jest samo zakłócanie, lecz szybka zmiana kierunku, zejście za przeszkodę terenową albo opuszczenie obszaru objętego działaniem obrony przeciwlotniczej.
Przeczytaj również: Śmigłowiec czy helikopter – czy to to samo?
Wojna w Ukrainie pokazała, że śmigłowce nadal wykonują zadania uderzeniowe, transportowe i rozpoznawcze, ale działają pod presją wielowarstwowej obrony powietrznej. Udokumentowane straty maszyn oraz ostrożne wykorzystywanie lotnictwa wskazują, że przewaga ogniowa nie wystarcza bez rozpoznania, łączności i samoobrony.
Współpraca z bezzałogowcami pozwala ograniczyć ryzyko. BSP może wykryć cel, przekazać jego położenie albo obserwować skutki ataku, podczas gdy śmigłowiec pozostaje dalej od źródła zagrożenia. Dane mogą trafić także do artylerii, stanowiska dowodzenia lub innej platformy. W ten sposób załoga nie musi samodzielnie wyszukiwać każdego celu z bliskiej odległości.
Przeczytaj również: Jak dron bojowy atakuje cel? Mechanizm działania i technologia
W praktyce o przeżyciu decyduje połączenie kilku czynników: możliwości manewrowych, jakości sensorów, aktualnych bibliotek zagrożeń, zapasu energii i masy systemów samoobrony oraz wyszkolenia załogi. Żaden z tych elementów nie działa w oderwaniu od pozostałych.
Dlaczego systemy samoobrony są tak ważne?
Śmigłowiec bojowy lata wolniej i niżej niż samolot wielozadaniowy, a jego działanie często wymaga zbliżenia się do wojsk przeciwnika. Z tego powodu sama siła ognia nie zapewnia mu bezpieczeństwa. O przeżyciu decyduje zdolność do wczesnego wykrycia zagrożenia, prawidłowej klasyfikacji i szybkiej reakcji.
Najkrócej mówiąc, wirnik pozwala śmigłowcowi latać, sensory pomagają mu widzieć, a fuzja danych i systemy samoobrony umożliwiają działanie w środowisku, w którym przeciwnik aktywnie próbuje go wykryć i zniszczyć.
