Przeciwpancerny pocisk kierowany (PPK) to precyzyjna broń rakietowa przeznaczona do zwalczania celów opancerzonych. Dzięki naprowadzaniu może korygować tor lotu, a głowica kumulacyjna koncentruje energię na niewielkim obszarze pancerza. Rozwój tych systemów prowadził od pocisków sterowanych przewodowo do konstrukcji zdolnych do działania w trybie „odpal i zapomnij”.
Czym jest przeciwpancerny pocisk kierowany?
PPK łączy silnik rakietowy, układ sterowania, system naprowadzania i głowicę bojową. W odróżnieniu od broni niekierowanej nie musi utrzymywać wyłącznie nadanego przy starcie kierunku. Operator albo pokładowy układ elektroniczny może korygować lot tak, aby pocisk trafił w wybrany punkt celu.
Ta cecha ma duże znaczenie przy zwalczaniu czołgów, bojowych wozów piechoty i innych pojazdów opancerzonych. PPK mogą być używane przez pojedynczych żołnierzy, załogi pojazdów oraz platformy powietrzne. Ich znaczenie wzrosło także w konfliktach, w których lżejsze formacje muszą przeciwdziałać cięższym i lepiej opancerzonym pojazdom.
Jak działa głowica kumulacyjna?
Wiele PPK wykorzystuje głowicę kumulacyjną. Jej działanie nie polega na przebiciu pancerza samą masą pocisku, lecz na skupieniu energii detonacji w wąskim strumieniu. Ładunek wybuchowy ma specjalnie ukształtowaną wnękę, zwykle wyłożoną metalem. Po detonacji materiał tej wkładki zostaje uformowany w bardzo szybki strumień, który oddziałuje na pancerz na małej powierzchni.
Przeczytaj też: Jak działa pocisk kumulacyjny? Zasada działania i zastosowanie
Skuteczność zależy od geometrii głowicy, odległości detonacji od celu, kąta trafienia oraz rodzaju zastosowanej osłony. Pancerz reaktywny może zakłócić działanie podstawowego ładunku kumulacyjnego. Dlatego nowoczesne pociski często otrzymują głowicę tandemową. Jej mniejszy ładunek wstępny ma naruszyć lub zainicjować element pancerza reaktywnego, a główny ładunek działa chwilę później na zasadniczą warstwę ochronną.
Dlaczego pocisk może lecieć z nosem zadartym do góry?
Jeżeli tor lotu jest poziomy względem podłoża, kadłub i stateczniki pocisku muszą wytworzyć siłę równoważącą jego ciężar. Służy temu kąt natarcia, czyli kąt między osią pocisku a kierunkiem napływu powietrza. Przy locie z lekko uniesionym nosem opływ powietrza może wytwarzać siłę nośną. W pewnych warunkach pomaga w tym także kierunek ciągu silnika.
Takie ustawienie ma jednak konsekwencje dla głowicy. Jeżeli jej oś jest zgodna z osią kadłuba, strumień kumulacyjny może uderzyć w pionowy pancerz pod kątem. Wtedy część energii nie działa prostopadle do osłony, a efektywna przebijalność spada. Konstruktorzy muszą więc pogodzić stabilny lot z właściwym ustawieniem ładunku względem celu.

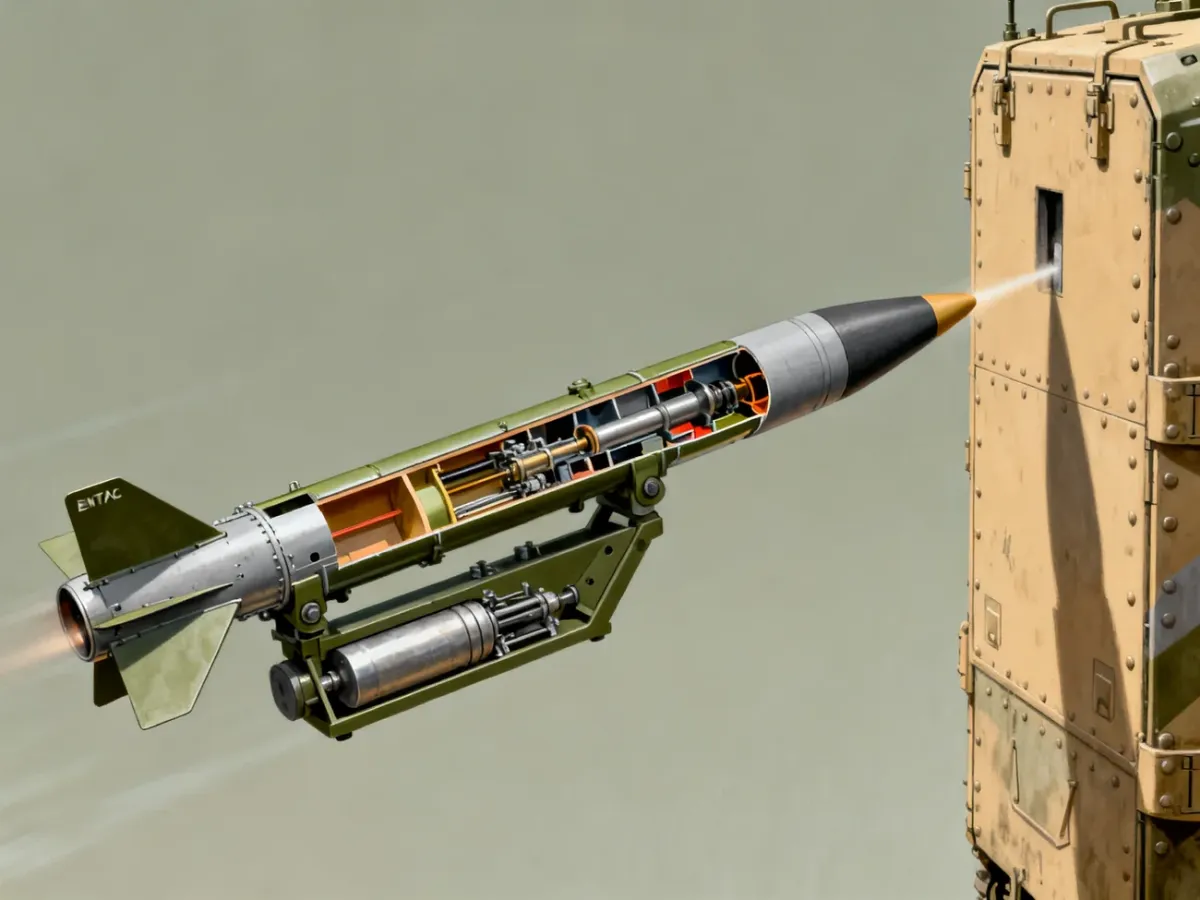

Przykładem rozwiązania tego problemu był francuski ENTAC. W tej konstrukcji oś ładunku kumulacyjnego nie była po prostu przedłużeniem osi kadłuba. Odpowiednie nachylenie głowicy kompensowało położenie pocisku w locie i pomagało utrzymać korzystniejszą geometrię trafienia.
Polecamy: Bagnet francuski – historia i konstrukcja
Generacje systemów naprowadzania
Rozwój PPK można opisać jako stopniowe przenoszenie obowiązków z operatora na elektronikę pocisku i wyrzutni. Najstarsze rozwiązania wymagały stałego, ręcznego sterowania. Nowsze ograniczały zadania operatora do utrzymania celownika na celu, a systemy typu „odpal i zapomnij” wykonują lot po samodzielnym przechwyceniu obrazu lub sygnału celu.
| Generacja | Typ | Charakterystyka | Główna zaleta | Główna wada |
|---|---|---|---|---|
| Pierwsza | MCLOS | Operator ręcznie prowadzi pocisk do celu przez cały lot. | Prosta zasada działania i mniejsze wymagania po stronie pocisku. | Duże obciążenie operatora i podatność na błędy prowadzenia. |
| Druga | SACLOS | Operator utrzymuje cel w celowniku, a układ automatycznie koryguje tor pocisku. | Większa dokładność niż w systemach ręcznych. | Wyrzutnia lub operator musi nadal śledzić cel do chwili trafienia. |
| Trzecia | Fire-and-Forget | Pocisk przechwytuje cel przed startem i samodzielnie prowadzi się po odpaleniu. | Możliwość szybkiego opuszczenia stanowiska po wystrzeleniu. | Wyższa złożoność, masa i koszt układu naprowadzania. |
Systemy MCLOS, czyli Manual Command to Line of Sight, mają dziś głównie znaczenie historyczne. Dobrym kontekstem jest 3M6 Trzmiel, znany w kodzie NATO jako AT-1 Snapper. Przyjęto go do uzbrojenia Armii Sowieckiej w 1960 roku, a w latach 1964–1968 produkowano go licencyjnie w Skarżysku-Kamiennej.
Zobacz także: KBS – co to znaczy w kontekście broni?
W systemach SACLOS operator wskazuje cel, natomiast elektronika analizuje położenie pocisku i przekazuje komendy sterujące. W wariancie fire-and-forget wyrzutnia, często określana jako CLU, dostarcza obraz i dane potrzebne do rozpoznania oraz zablokowania celu przed startem. Po odpaleniu pocisk nie musi już otrzymywać ciągłych poleceń z wyrzutni.
Na jakich platformach wykorzystuje się PPK?
Jedna rodzina pocisków może być integrowana z różnymi nośnikami, ale wymaga to dostosowania zasilania, interfejsów, stabilizacji i systemu obserwacji. Najczęstsze warianty użycia obejmują:
- Wyrzutnie przenośne – zestaw z CLU i kontenerem transportowo-startowym może być obsługiwany przez zespół piechoty.
- Pojazdy kołowe – zdalnie sterowane moduły zwiększają liczbę przenoszonych pocisków i chronią załogę.
- Pojazdy gąsienicowe – wyrzutnie mogą być montowane na wieżach lub specjalistycznych modułach przeciwpancernych.
- Śmigłowce i bezzałogowe statki powietrzne – platforma powietrzna pozwala obserwować cel z większej odległości i atakować z innego kierunku.
W projekcie Moskit przewidziano modułowe wyrzutnie Dominator 1 i Dominator 2. Według przedstawionych informacji Dominator 1 może występować jako pojedynczy kontener o masie 60 kg albo układ dwóch połączonych kontenerów o masie 100 kg. Dominator 2 zaprojektowano dla zdalnie sterowanych niszczycieli czołgów. Takie podejście pozwala wykorzystywać ten sam pocisk w konfiguracjach dostosowanych do różnych platform.
Projekt Moskit – jakie wyzwania trzeba rozwiązać?
Moskit jest rozwijany przez WB Electronics we współpracy z Wojskowym Instytutem Technicznym Uzbrojenia co najmniej od 2017 roku. Założenia projektu obejmują wersję LR o zasięgu do 5000 m oraz wariant SR przeznaczony do działań na krótszym dystansie. Pocisk ma tandemową głowicę, optyczny system obserwacji i możliwość działania w trybie fire-and-forget.
W publicznie przedstawianych danych pojawia się deklarowana zdolność przebicia pancerza o grubości 700 mm RHA. Tego rodzaju wartość należy odczytywać w kontekście przyjętej metody pomiaru, kąta trafienia i konfiguracji celu. Sama grubość równoważnego pancerza stalowego nie opisuje pełnej odporności współczesnego pojazdu, który może mieć pancerz warstwowy, reaktywny i dodatkowe osłony.
Jednym z najtrudniejszych zadań jest zwiększenie zasięgu bez nadmiernego wzrostu masy. Większy silnik, paliwo i zapas energii dla elektroniki obciążają wyrzutnię oraz platformę nosiciela. Konstruktorzy muszą też zachować stabilność lotu i odpowiednią geometrię pracy głowicy. Zasięg, masa, prędkość, koszt i przebijalność są więc ze sobą powiązane.
Drugie wyzwanie stanowią algorytmy selekcji celów. Głowica optoelektroniczna musi odróżnić pojazd od tła, utrzymać śledzenie przy zmianie obrazu i działać mimo zakłóceń, dymu oraz zmiennego oświetlenia. Szczegółowe rozwiązania takich algorytmów są zwykle niejawne, dlatego można opisywać ich funkcję, ale nie należy przypisywać projektowi niepotwierdzonych parametrów.
W 2024 roku projekt miał osiągnąć 6. poziom gotowości technologicznej, oznaczający demonstrację rozwiązania w warunkach zbliżonych do operacyjnych. Nie jest to jeszcze równoznaczne z seryjną produkcją. Przejście do tego etapu wymaga dalszych prób, kwalifikacji, przygotowania łańcucha dostaw i sprawdzenia współpracy z konkretnymi platformami.
Największa wartość nowoczesnego PPK nie wynika z jednego parametru. O skuteczności decyduje jednocześnie jakość rozpoznania, dokładność naprowadzania, odporność na zakłócenia, geometria trafienia, konstrukcja głowicy oraz możliwość szybkiego użycia z wybranej platformy. Dlatego rozwój takich systemów jest równie dużym zadaniem dla aerodynamiki i materiałów, jak dla optoelektroniki oraz oprogramowania.
